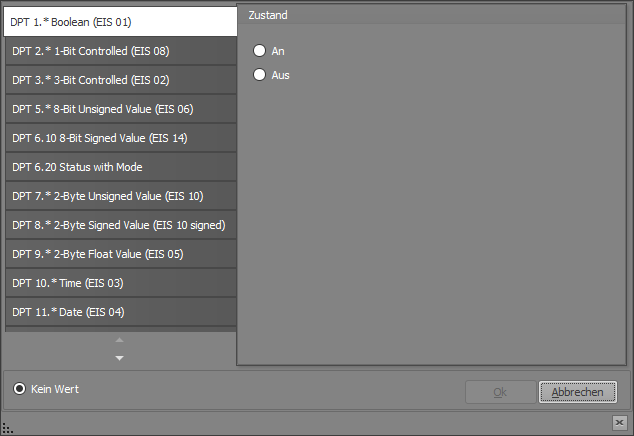

Über die Wert-Dialoge der Komponenten (z.B. Schaltfläche, Kalender) werden definiert welche Werte für einen Zustand an den entsprechenden Ausgängen ausgegeben werden.
Die Bezeichnung der jeweiligen Ausgabewerte basiert auf der Definition des DPT (Data Point Type) des KNX Standards.
Folgende KNX Datenpunkttypen werden zur Zeit im Eisbär unterstützt.
DPT 1.* Boolean (EIS 01)
Schalten; Der Ausgang sendet An oder Aus Schaltbefehle.
Definition KNX: Der Datenpunkttyp Ein/Aus wird zum Schalten einer Aktorfunktion verwendet.
DPT 2.* 1-Bit Controlled (EIS 08)
Zwangssteuerung; Der Ausgang sendet frei An, frei Aus, priorisiert An oder priorisiert Aus.
Definition KNX: Mit Hilfe der DPT Prio. Schalter ist es möglich, Aktoren - neben der normalen Bedienung über das Kommunkationsobjekt DPT Ein/Aus - durch eine übergeordnete Steuerung „zwangsgeführt“ zu betreiben.
DPT 3.* 3-Bit Controlled (EIS 02)
Dimmen; Der Ausgang sendet Dimm-Funktionen: hoch, runter oder stopp. Mit einem Wert zwischen 0 und 7 wir die Schrittweite für hoch oder runter eingestellt. Bei stopp wird das dimmen gestoppt. Der Parameter "Wert" ist bei "stopp" ohne Funktion. Nach starten eines Dimmbefehls muss dieser immer gestoppt werden. Ansonsten dimmt der Dimmer bis zu seiner Maximalhelligkeit.
Definition KNX: Der gesamte Funktionsblock „Dimmen“ besteht neben dem 4-bit Objekt (Relativ Dimmen – DPT 3 Dimmer Schritt) aus mindestens einem Schaltobjekt (entspricht DPT 1 Ein/Aus) und einem Wertobjekt (entspricht DPT 5).
Über das ‚Relative Dimmen’-Objekt DPT 3 (Dimmer Schritt) erhält der Dimmaktor einen Dimmbefehl, relativ zur aktuell eingestellten Helligkeit.
DPT 5.* 8-bit Unsigned (EIS 06)
Absoluter Wert (z.B. Dimmen, Position); Der Ausgang sendet einen Wert zwischen 0 und 255 (8 bit, ohne Vorzeichen). Im linken Textfeld wird der Wert direkt eingeben, im rechten Textfeld wird der Wert in Prozent eingegeben. Zusätzlich ist die Eingabe über den Schieberegler möglich.
Definition KNX: Mit der Funktion „Absolut Dimmen“ (DPT Prozent) wird ein Helligkeitswert zwischen 1 (Minimum) und 255 (Maximum) direkt eingestellt.
DPT 6.10 8-bit Signed (EIS 14)
Absoluter Wert; Der Ausgang sendet einen Wert zwischen -128 und 127 (8 bit / 1 Byte mit Vorzeichen).Im Textfeld wird der Wert direkt eingeben, mit den Pfeiltasten wählen oder über den Schieberegler einstellen.
DPT 6.20 Status with Mode
In diesem Register wird festlegt, welche Werte und welchen Modus ein Ausgang sendet. Es können mehrere Werte, aber nur einen Modus auswählt werden.
DPT 7.* 2-Byte Unsigned Value (EIS 10)
16 Bit Wert; In diesem Register können Sie für den Ausgang einen Wert zwischen 0 und 65535 (16 bit / 2 Byte ohne Vorzeichen) einstellen. Sie können den Wert entweder direkt in das Textfeld eingeben, mit den Pfeiltasten wählen oder über den Schieberegler einstellen.
DPT 8.* 2-Byte Signed Value (EIS 10 signed)
In diesem Register können Sie für den Ausgang einen Wert zwischen -32768 und 32767 (16 bit, mit Vorzeichen) einstellen. Sie können den Wert entweder direkt in das Textfeld eingeben, mit den Pfeiltasten wählen oder über den Schieberegler einstellen.
DPT 9.* 2-Byte Float Value (EIS 05)
In diesem Register können Sie für den Ausgang einen beliebigen Fließkommawert (16 bit / 2 Byte) eingeben.
DPT 10.* Time (EIS 03)
In diesem Register können Sie für den Ausgang als Wert den Wochentag, die Stunde, Minute und die Sekunde eingeben.
DPT 11.* Date (EIS 04)
In diesem Register können Sie für den Ausgang als Wert den Tag, Monat und das Jahr (2-stellig) eingeben.
DPT 12.* 4-Byte Unsigned (EIS 11)
In diesem Register können Sie für den Ausgang einen Wert zwischen 0 und 4294967295 (32 bit / 4 Byte ohne Vorzeichen) einstellen. Sie können den Wert entweder direkt in das Textfeld eingeben oder mit den Pfeiltasten wählen.
DPT 13.* 4-Byte Signed (EIS 11)
In diesem Register können Sie für den Ausgang einen Wert zwischen -214783648 und 214783647 (32 bit / 4 Byte mit Vorzeichen) einstellen. Sie können den Wert entweder direkt in das Textfeld eingeben oder mit den Pfeiltasten wählen.
DPT 14.* 4-Byte Float (EIS 09)
In diesem Register können Sie für den Ausgang einen beliebigen Fließkommawert (32 bit / 4 Byte) eingeben.
DPT 15.* Access
In diesem Register können Sie einen sechsstelligen Zugangscode für den Ausgang einstellen. Zusätzlich können Sie noch folgende Optionen auswählen:
•Fehler
•Berechtigung
•Richtung
•Verschlüsselt
DPT 16.* String
In diesem Register können Sie für den Ausgang einen beliebigen String eingeben. Beachten Sie jedoch, dass die Länge auf 14 Zeichen begrenzt ist.
DPT 29.* 8-Byte-Signed Value
In diesem Register können Sie für den Ausgang einen Wert zwischen -9223372036854775808 und 9223372036854775807 (64 bit / 4 Byte mit Vorzeichen) einstellen. Sie können den Wert entweder direkt in das Textfeld eingeben oder mit den Pfeiltasten wählen.
DPT 212.100 3x16 Bit Signed Float
In diesem Register können Sie für ein Telegramm drei beliebigen Fließkommawerte (16 bit / 2 Byte) eingeben. Diese Werte werden kombiniert als ein Telegramm versendet.
DPT 236.001 Prioritised Scene Control
Dieser DPT kann zur Realisierung von Lastabschaltungen mit Schaltstufen oder für Sicherheitkritische Anwendung, wo mehrere Sicherheitsstufen notwendig sind, verwendet werden.
String Extended
In diesem Register können Sie für den Ausgang einen beliebigen erweiterten String eingeben. Im Gegensatz zum KNX-String ist die Länge nicht auf 14 Zeichen begrenzt.
Byte array
In diesem Register können Sie für den Ausgang einen beliebige Abfolge von Hex-Werte eingeben.
