Dieser Treiber dient zur Übertragung von IR-Befehlen über das Netzwerk/RS232.
Datenpunkte der Komponente:
Name |
Typ |
Funktion |
|---|---|---|
Diagnose [Text] |
Ausgang |
Hier werden Fehlermeldungen ausgegeben. Verbunden mit dem Eingang [Signal] des Protokollfensters werden dort die Diagnoseinformationen angezeigt. |
Dynamisch |
Ordner |
Dieser Ordner beinhaltet die angelegten Geräte. |
Treiber An/Aus |
Bidirektional |
Schaltet den Treiber An oder Aus |
Treiber Status |
Ausgang |
Gibt den Treiberstatus aus. |
Neben den Datenpunkten für Debugmeldungen, den Treiberstatus und den Eingang zum (De)Aktivieren des Treibers wird pro verfügbaren Anschluss ein Unterordner erstellt.
Wenn es sich bei dem Anschluss um ein serielles Kabel handelt, werden 2 Datenpunkte angelegt. Werte, die über den Datenpunkt “Serielle Daten“ ankommen, werden so wie sie sind als String auf die Serielle Schnittstelle gesendet.
An Werte, die über den alternativen Datenpunkt „Serielle Daten mit CR/LF“ empfangen werden, wird je nach Einstellung ein CR und/oder LF angehängt.
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
IP Adresse |
0.0.0.0 |
Die IP-Adresse des GlobalCache Gateways muss angegeben werden. |
Anschlüsse |
0 |

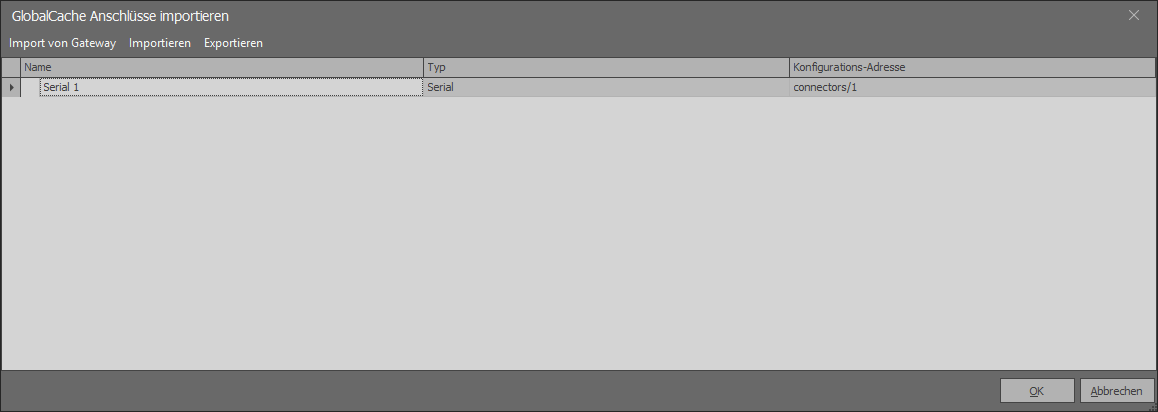

Im Editor für die Anschlüsse werden die vom Gateway bereitgestellten Anschlüsse ausgelesen. |
IR-Code Import |
0 |
Importiert die Codes, welche über das iLearn Tool exportiert wurden. |
Anhängen von CR |
x |
(carriage return) Hier kann ausgewählt werden, ob (im Falle eines Seriellen Kabels angeschlossen an das Gateway) ein \r und/oder \n an den zu sendenden String angefügt werden soll, sofern der String über den alternative Datenpunkt an die Komponente gesendet wird. |
Anhängen von LF |
x |
(line feed) Hier kann ausgewählt werden, ob (im Falle eines Seriellen Kabels angeschlossen an das Gateway) ein \r und/oder \n an den zu sendenden String angefügt werden soll, sofern der String über den alternative Datenpunkt an die Komponente gesendet wird. |
Treiber An/Aus |
|
Schaltet den Treiber An oder Aus |

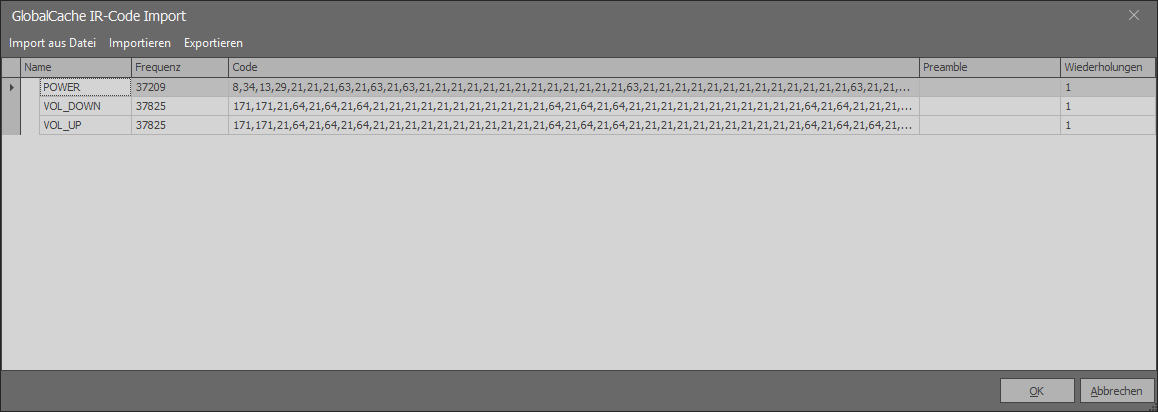

Im Editor „Ir-Code Import“ können eingelernte (mittels iLearn-Tool von Global-Cache – Speichern im Flex-JSON Format) IR Codes au seiner Datei eingelesen werden.
Wenn es sich bei dem Anschluss um ein serielles Kabel handelt, werden 2 Datenpunkte angelegt. Werte, die über den Datenpunkt “Serielle Daten“ ankommen, werden so wie sie sind als String auf die Serielle Schnittstelle gesendet.
An Werte, die über den alternativen Datenpunkt „Serielle Daten mit CR/LF“ empfangen werden, wird je nach Einstellung ein CR und/oder LF angehängt.
Handelt es sich bei dem Anschluss um einen IR-Sender, so werden unterhalb des Ordners alle importierten IR-codes angezeigt, die mittels beliebigen Werten getriggert werden können.
iLearn-Tool und einrichten der Schnittstelle:
Um das Interface einzurichten, schließen Sie das Gerät an und rufen im Browser die IP-Adresse des Gerätes auf.
Achtung: Möglicherweise ist eine Anzeige browserabhängig.

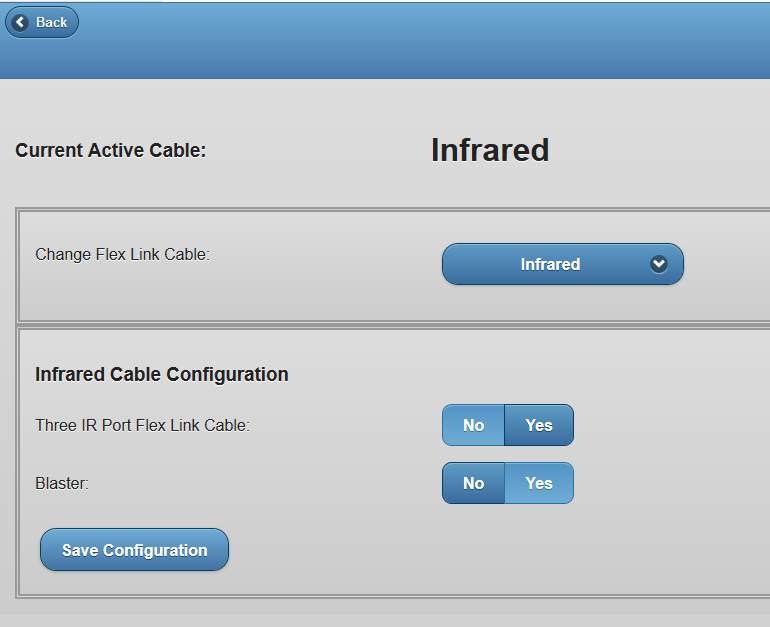

Einstellungen für Infrarot Übertragung

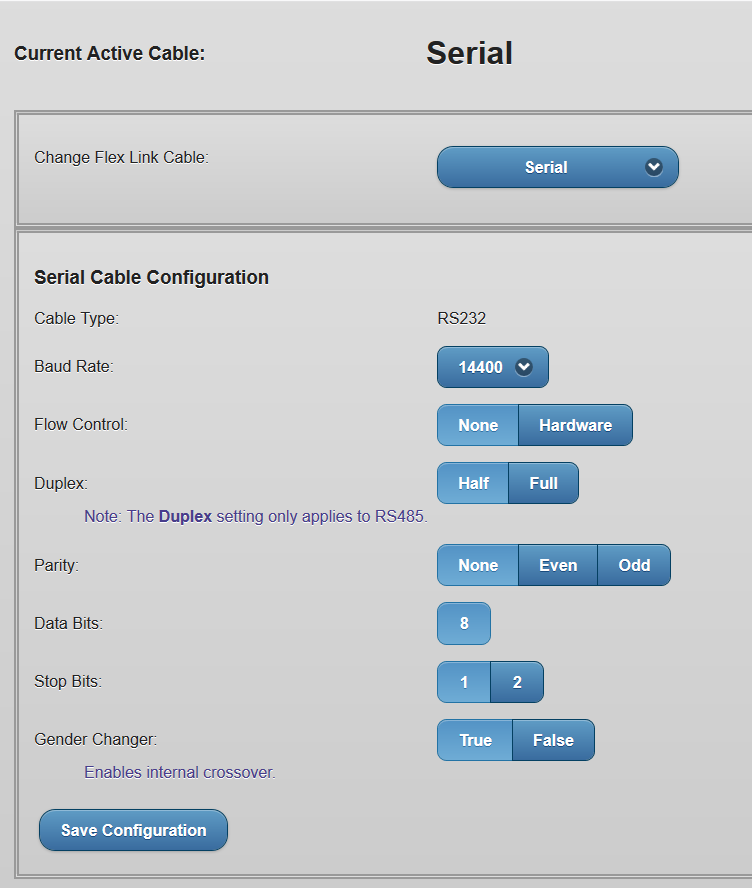

Einstellungen für Serielle Übertragung

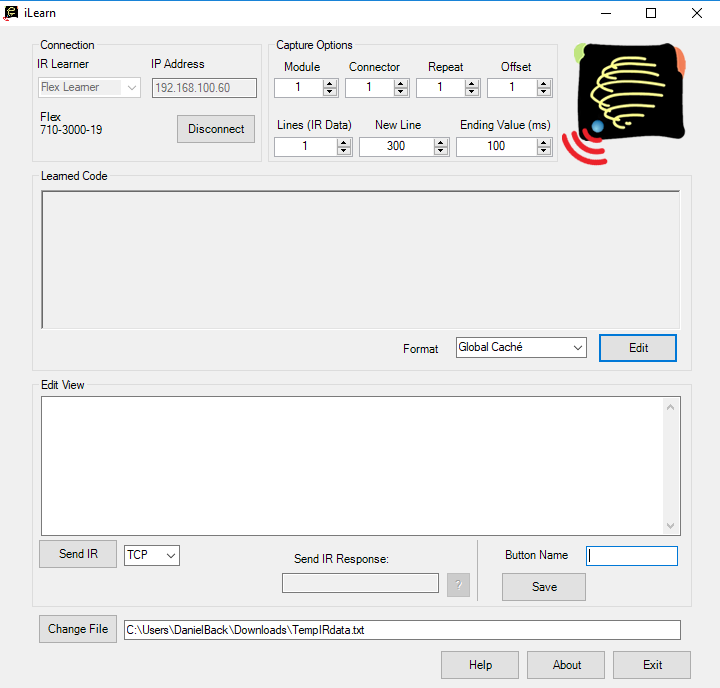

Einstellungen im iLearn zur Übertragung der IR Signale
Für die Verbindung muss der "Flex Learner" ausgewählt werden. Danach die IP-Adresse des Moduls eingeben und "Connect" anklicken.
Jetzt können die IR-Signale ausgelesen werden.

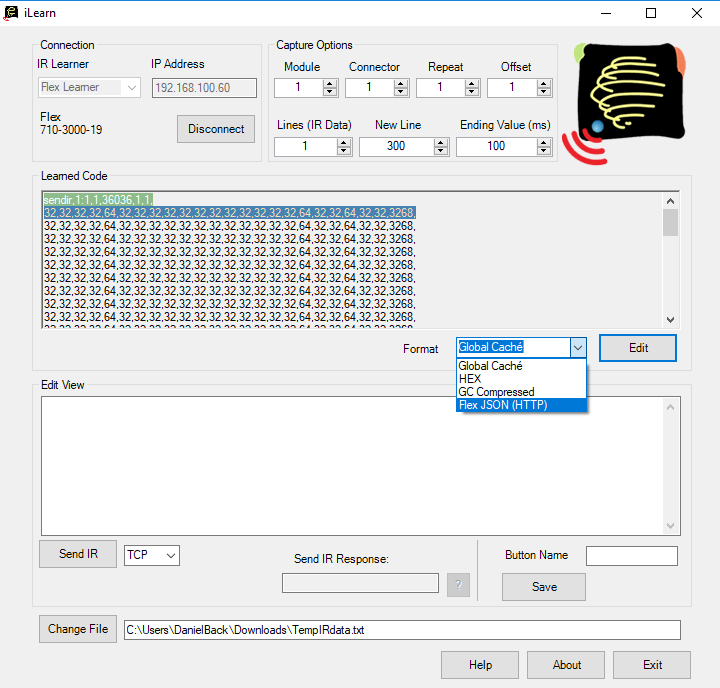

Nach erfolgreicher IR Auswertung:
Das Format "Flex JSON (HTTP) auswählen und "Edit" klicken.
Zum Abschluss muss ein "Button Name" eingetragen und "Save" betätigt werden. Die .txt Datei ist nun für den Import im EisBär bereit.
