Diese unsichtbare Komponente dient zur Tageslicht Simulation. Hierüber kann auch die entsprechende Farbtemperatur zum Tagesverlauf gesetzt werden.
Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
Aktivzeit [min] |
Bidirektional |
Im Modus „Freier Periodenwahl“ wird hier die eingestellte Aktivzeit ausgegeben bzw. kann hierüber zur Laufzeit angepasst werden. |
Aktuelle Position [s] |
Bidirektional |
Hierrüber erfolgt im Modus „Freie Periodenwahl“ die Ausgabe der aktuellen Simulationsposition innerhalb der Periode in Sekunden. Weiterhin kann die Position hierrüber auch manuell gesetzt werden, um an eine bestimmte Position innerhalb der Periode zu springen und von dort fortzufahren. |
Aktueller Status |
Ausgang |
Ausgabe des Simulationsstatus (0=STOP, 1=RUN, 2=PAUSE) |
Anwesenheit |
Eingang |
Über diesen Datenpunk kann der Komponente mitgeteilt werden, ob Personen anwesend sind. Ist die Auswertung der Anwesenheit aktiv, werden die Ausgänge bei Nichtanwesenheit deaktiviert (Licht ausgeschaltet). |
Anwesenheit auswerten |
Bidirektional |
Hierüber wird ausgegeben/eingestellt, ob die Anwesenheit ausgewertet wird oder nicht. |
Diagnose [Text] |
Ausgang |
Verbunden mit dem Eingang [Signal] des Protokollfensters werden dort die Diagnoseinformationen angezeigt. |
Dimmerwert (hohe Farbtemperatur, linear) |
Ausgang |
Ausgabe des linearen Dimmwertes für die Leuchte mit der höheren Farbtemperatur von 0-100% |
Dimmerwert (hohe Farbtemperatur, linear) [0-255] |
Ausgang |
Ausgabe des linearen Dimmwertes für die Leuchte mit der höheren Farbtemperatur von 0-255 |
Dimmerwert (hohe Farbtemperatur, logarithmisch) |
Ausgang |
Ausgabe des logarithmischen Dimmwertes für die Leuchte mit der höheren Farbtemperatur von 0-100% |
Dimmerwert (hohe Farbtemperatur, logarithmisch)[0-255] |
Ausgang |
Ausgabe des logarithmischen Dimmwertes für die Leuchte mit der höheren Farbtemperatur von 0-255 |
Dimmerwert (niedrige Farbtemperatur, linear) |
Ausgang |
Ausgabe des linearen Dimmwertes für die Leuchte mit der niedrigeren Farbtemperatur von 0-100% |
Dimmerwert (niedrige Farbtemperatur, linear)[0-255] |
Ausgang |
Ausgabe des linearen Dimmwertes für die Leuchte mit der niedrigeren Farbtemperatur von 0-255 |
Dimmerwert (niedrige Farbtemperatur, logarithmisch) |
Ausgang |
Ausgabe des logarithmischen Dimmwertes für die Leuchte mit der niedrigeren Farbtemperatur von 0-100% |
Dimmerwert (niedrige Farbtemperatur, logarithmisch)[0-255] |
Ausgang |
Ausgabe des logarithmischen Dimmwertes für die Leuchte mit der niedrigeren Farbtemperatur von 0-255 |
Endloswiederholung |
Bidirektional |
Datenpunkt zur Anzeige/Einstellung der Endloswiederholung. |
Endzeit (24h Modus) |
Bidirektional |
Hier kann die Endzeit über, zum Beispiel dem Astro Zeitschalter (Sonnenuntergang), gesetzt werden. |
Farbtemperatur [K] |
Ausgang |
Gibt die aktuell berechnete Farbtemperatur aus. Es ist auf den richtigen Datentyp zu achten. |
Handwert Farbtemperatur [K] |
Bidirektional |
Wert der Farbtemperatur, die eingestellt wird, wenn über den Datenpunkt „Handwert“ ein true empfangen wird (bewirkt ein temporäres Überschreiben der berechneten Farbtemperatur). |
Handwert Helligkeit [%] |
Bidirektional |
Wert der Helligkeit, die eingestellt wird, wenn über den Datenpunkt „Handwert“ ein true empfangen wird (bewirkt ein temporäres Überschreiben der berechneten Helligkeit). |
Handwert Helligkeit [0-255] |
Bidirektional |
Wert der Helligkeit, die eingestellt wird, wenn über den Datenpunkt „Handwert“ ein true empfangen wird (bewirkt ein temporäres Überschreiben der berechneten Helligkeit). |
Handwert setzen |
Bidirektional |
Eingang, um den definierten Handwert manuell aufzurufen (true) oder zu löschen (false -> Rückkehr zum aktuellen oder letzten Simulationswert) |
Helligkeit (berechnet) |
Ausgang |
Berechneter Helligkeitswert als Komma-Wert |
Helligkeit (kompensiert) |
Ausgang |
Helligkeit, kompensiert um aktuelle Helligkeit bei Konstantlichtregelung in % |
Helligkeit (reguliert) |
Ausgang |
Berechnete Helligkeit (Einbeziehung des Lumenpaketes und des Korrekturfaktors), kompensiert um aktuelle Helligkeit bei Konstantlichtregelung |
Helligkeit [%] |
Ausgang |
Gibt die derzeitige Helligkeit in 0-100% aus. |
Helligkeit [0-255] |
Ausgang |
Gibt die derzeitige Helligkeit von 0-255 aus. |
Im aktiven Bereich |
Ausgang |
Hier wird ausgegeben, ob sich die Simulation gerade im „Aktiven Bereich der Kurve“ befindet (AN) oder nicht (AUS). |
Konstantlichtregelung |
Bidirektional |
Hierüber kann eingestellt werden, ob das aktuell gemessene Umgebungslicht bei der Berechnung der Dimmwerte berücksichtigt werden soll. |
Licht (gemessen) |
Eingang |
Eingang des gemessenen Lichtes für Konstantlichtregelung |
Lichtkorrekturfaktor |
Bidirektional |
Dieser Faktor wird bei der Berechnung des Wertes „Helligkeit berechnet“ berücksichtigt. Der Wertebereich geht von 0 bis 1. |
Pause |
Eingang |
Pausiert die Ausgabe. Wird die Pause beendet, werden die Werte gemäß der Einstellung "Pausenmodus" wieder ausgegeben. |
Periode [min] |
Bidirektional |
Schreiben/Lesen der Perioden Dauer, beim Modus "Freie Periodenwahl" in Minuten. |
Reset |
Eingang |
Setzt die Berechnung auf den Anfang der Periode zurück |
Sollwert der externen Konstantlichtregelung |
Eingang |
Zur Laufzeit kann der Typ der Kurve verändert werden |
Start |
Eingang |
Startet die Ausgabe |
Start Zeit (24h Modus) |
Bidirektional |
Hier kann die Startzeit über, zum Beispiel dem Astro Zeitschalter (Sonnenaufgang), gesetzt werden. |
Stopp |
Eingang |
Stoppt die Ausgabe |
Treiber An/Aus |
Bidirektional |
Datenpunkt zur Anzeige/(De)Aktivierung der Komponente |
Typ |
Bidirektional |
Datenpunkt zur Anzeige/Einstellung der Verlaufs-Typs (0=Tageslicht, 1=Aktivieren) |
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Modus |
FreePeriod... |
Einstellung für 24h Modus oder eigene Periodenzeit, sowie Endlos Wiederholung |
Max Farbtemperatur [K] |
6500 |
Maximaler Wert der Farbtemperatur in Kelvin für Leuchtmittel 1 (Mischung mit Leuchtmittel 2) |
Min Farbtemperatur [K] |
3000 |
Minimaler Wert der Farbtemperatur in Kelvin für Leuchtmittel 2 (Mischung mit Leuchtmittel 1) |
Max Helligkeit[%] |
100 |
Maximale Helligkeit in Prozent |
Min Helligkeit[%] |
40 |
Minimale Helligkeit in Prozent |
Handwert Farbtemperatur [K] |
4000 |
Manuell eingestellter Wert der Farbtemperatur in Kelvin. Dieser Wert wird angenommen, wenn am Datenpunkt Handwert ein true empfangen wird. |
Handwert Helligkeit [%] |
100 |
Manuell eingestellter Wert der Helligkeit in Prozent. Dieser Wert wird angenommen, wenn am Datenpunkt Handwert ein true empfangen wird. |
Typ |
Tageslichtkurve |
Typ des Farbtemperatur/Helligkeitsverlaufes. Aktuell sind 3 Profile Tageslichtkurve, Aktivieren-Kurve und manuelle Kurve (siehe unten)verfügbar. |
Manuelle Kurve |
|
Mit dieser Option können eigene Kurven für Farbtemperatur und Helligkeit eingestellt werden. |
Update Intervall [s] |
30 |
Einstellen der Intervalle zur Aktualisierung der berechneten Farbtemperatur/Helligkeitswerte. |
Pausenmodus |
Position halten |
Hierüber kann eingestellt werden, ob die Simulation der Kurvenverläufe während einer Pause (ober während des Überschreibens mittels Handwert) im Hintergrund fortgesetzt oder pausiert werden soll. |
Konstantlichtregelung |
|
Hierüber kann eingestellt werden, ob das aktuell gemessene Umgebungslicht bei der Berechnung der Dimmwerte berücksichtigt werden soll. Hierbei wird die derzeitige Helligkeit der Kurve mit der tatsächlich gemessenen Helligkeit vom Sensor verrechnet. Der berechnete Wert wird am Datenpunkt "Helligkeit (reguliert)" ausgegeben. |
Externe Konstantlichtregelung |
|
Wenn aktiviert, werden die Dimmwerte an den Ausgängen entsprechend des Sollwertes der externen Regelung kompensiert. |
Lumenpaket |
1 |
Hier kann die maximale Helligkeit der verwendeten Leuchtmittel eingetragen werden. Dieser Wert wird mit der berechneten Soll-Helligkeit (in %) und dem Korrekturfaktor multipliziert und auf dem Datenpunkt (Helligkeit berechnet) ausgegeben. |
Lichtkorrekturfaktor |
1 |
Dieser Faktor wird bei der Berechnung des Wertes „Helligkeit berechnet“ berücksichtigt. |
Anwesenheit auswerten |
|
Ist diese Option gesetzt, ist die Auswertung der Anwesenheit aktiv |
Oberer Schwellwert für 0% Hysterese |
5 |
Wenn die Helligkeit bei 0% war, muss sie über diesen Wert steigen, bevor sie wieder ausgegeben wird. |
Autostart |
|
Hierüber kann eingestellt werden, ob der Ablauf automatisch starten soll, wenn die Komponente aktiv ist. |
Treiber An/Aus |
|
Hierüber kann eingestellt werden, ob die Komponente bei Start des Systems aktiv sein soll. |
Nachfolgend die Verläufe der Helligkeit und Farbtemperatur der beiden Modi. Eingestellt sind folgende Werte:
Farbtemperatur =3000K – 6500K;
Helligkeit = 40% - 100%;
Periode: 2 Minuten;
Aktivzeit: 1 Minute;
Wiederholung: Aktiv

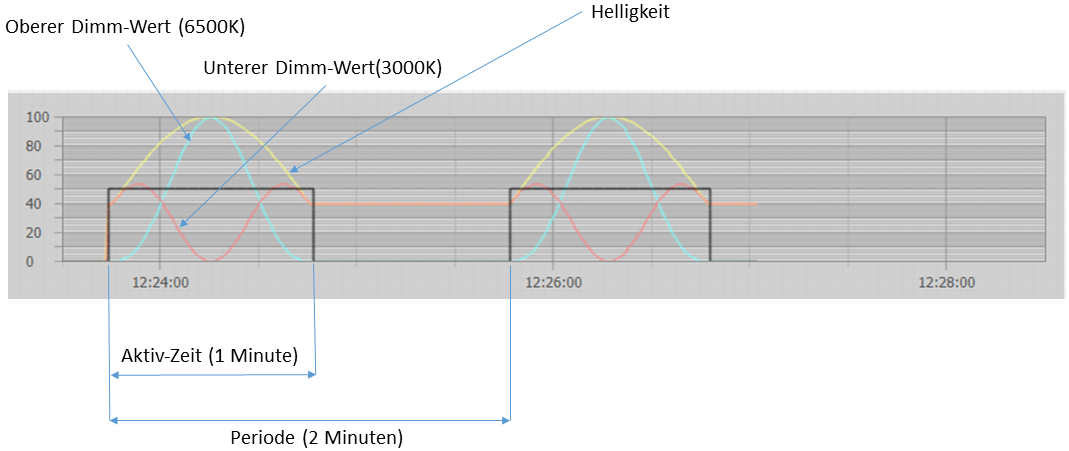

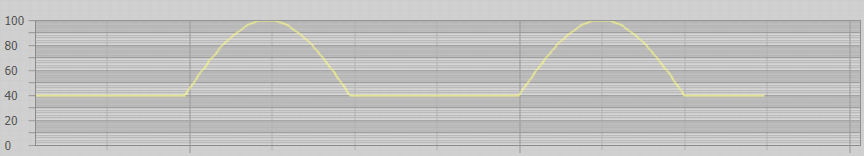

Verlauf der Helligkeit im Modus „Tageslicht“ (verläuft innerhalb der definierten „Aktiv-Zeit“ zwischen Farbtemperatur min und Farbtemperatur max):

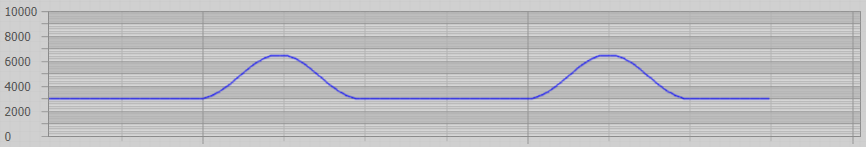

Verlauf der Farbtemperatur im Modus „Tageslicht“ (verläuft innerhalb der definierten „Aktiv-Zeit“ zwischen Farbtemperatur min und Farbtemperatur max):

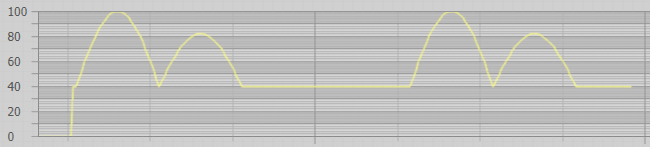

Verlauf der Farbtemperatur im Modus „Aktivieren“ (verläuft innerhalb der definierten „Aktiv-Zeit“ zwischen Farbtemperatur min und Farbtemperatur max):
Verlauf der Farbtemperatur im Modus „Aktivieren“ (verläuft innerhalb der definierten „Aktiv-Zeit“ zwischen Farbtemperatur min und Farbtemperatur max):
Beispiel:
Zeitraffer mit einer Periode von 2 Minuten und einer Aktivzeit von 1 Minute (Endloswiederholung), Typ: Aktivieren.

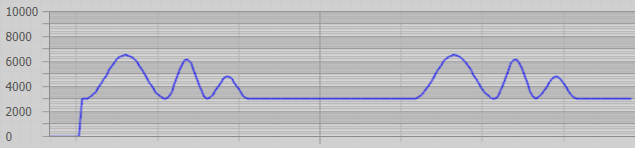

Verlauf der Farbtemperatur im Modus „Aktivieren“ (verläuft innerhalb der definierten „Aktiv-Zeit“ zwischen Farbtemperatur min und Farbtemperatur max)

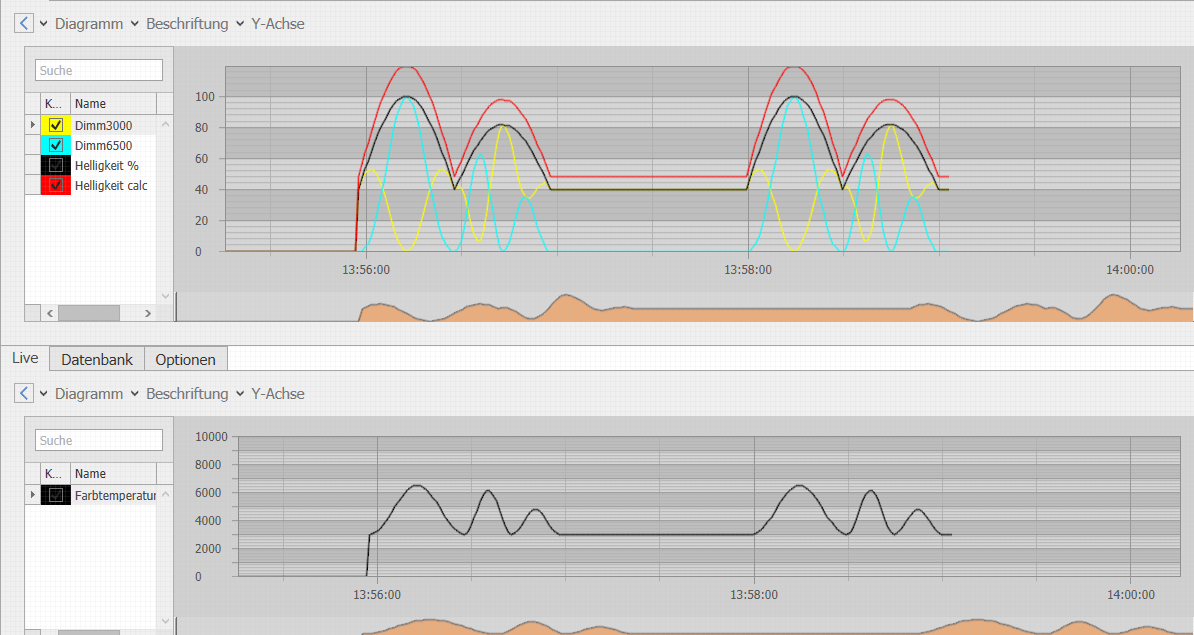

Im Folgenden sind die Kurvenverläufe an einem anderen Beispiel dargestellt.
Typ: Tageslichtkurve
Periode: 2 Minuten
Aktivzeit: 1 Minute
Helligkeit: 40% - 100%
Farbtemperatur 3000K – 6500K
