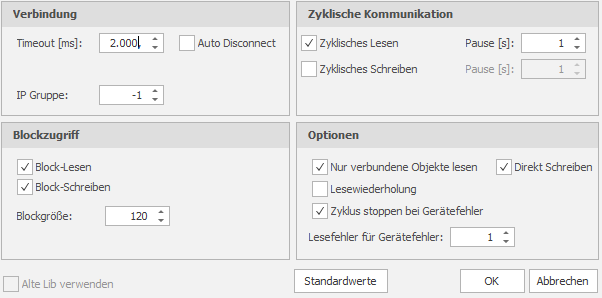

Timeout [ms]

2000, 1 … 5000

Wartezeit auf die Antwort eines Geräts. Kommt innerhalb dieser Zeit keine Antwort, gilt die Anfrage als fehlgeschlagen (Antwort-Timeout).

Auto Disconnect

Aus

Der Treiber baut die Verbindung nach jedem Kommunikationszyklus ab und zum nächsten Zyklus wieder auf. Sinnvoll für Geräte, die offene Verbindungen nicht dauerhaft halten oder nur kurzzeitig belegt werden sollen. Mit Auto Disconnect wird immer eine exklusive Verbindung verwendet; die **IP Gruppe** wird ignoriert.

IP Gruppe

−1 … 15

Legt fest, ob der Treiber eine eigene TCP-Verbindung aufbaut oder sich eine Verbindung mit anderen Modbus-Komponenten teilt.

- −1: Der Treiber verwendet eine eigene, exklusive Verbindung.

- 0 … 15: Alle Komponenten mit gleicher IP-Adresse, gleichem Port, gleichem Modus und gleicher Gruppe teilen sich eine Verbindung. Das ist nötig, wenn ein Gerät oder Gateway nur eine bzw. wenige gleichzeitige Verbindungen annimmt. Die Anfragen der beteiligten Komponenten werden dann nacheinander über diese eine Verbindung abgewickelt.

Bei serieller Verbindung (RTU/ASCII) hat die Einstellung keine Bedeutung – eine COM-Schnittstelle wird immer gemeinsam genutzt.

Zyklisches Lesen

Ein

Pause [s]

1 … 5000

Der Treiber liest alle lesbaren Register fortlaufend. Die Pause ist die Wartezeit zwischen dem Ende eines Lesedurchlaufs und dem Beginn des nächsten. Ist zyklisches Lesen aus, werden Werte nur auf Anforderung über den entsprechenden Datenpunkt der Komponente gelesen.

Zyklisches Schreiben

Aus

Pause [s]

1 … 5000

Der Treiber schreibt in diesem Abstand alle beschreibbaren Register, für die ein Wert bekannt ist, erneut ins Gerät – unabhängig davon, ob sich der Wert geändert hat. Nützlich für Geräte, die Werte nach einem Neustart verlieren oder eine regelmäßige Vorgabe erwarten (Watchdog).

Block-Lesen

Ein

Aufeinanderfolgende Register eines Geräts mit derselben Funktion werden in einer gemeinsamen Anfrage gelesen statt einzeln. Das verringert die Anzahl der Anfragen deutlich. Ein Block wird nur über lückenlos aufeinanderfolgende Adressen gebildet; eine Adresslücke beginnt einen neuen Block.

Block-Schreiben

Ein

Beim Schreiben mehrerer Werte (zyklisches Schreiben bzw. gesammeltes Schreiben, siehe *Direkt Schreiben*) werden aufeinanderfolgende Register in einer gemeinsamen Anfrage geschrieben.

Blockgröße

120, 1 … 250

Höchstzahl der Register (bzw. Coils) pro Block. Manche Geräte oder Gateways erlauben nur kleinere Blöcke – liefert ein Gerät bei Blockzugriff Fehler, die Blockgröße verringern. Das Modbus-Protokoll selbst erlaubt beim Lesen höchstens 125 Register pro Anfrage.

Nur verbundene Objekte lesen

Ein

Es werden nur Register gelesen, deren Datenpunkt mit einem Netz verbunden ist. Nicht verwendete Register verursachen so keinen Datenverkehr. Ist eine Treiberkopplung (z. B. MQTT, BACnet-Server, Dateilogger) mit der Komponente verbunden, werden alle Register gelesen, da die Werte dort benötigt werden.

Direkt Schreiben

Ein

Ändert sich ein Wert, wird er sofort einzeln ins Gerät geschrieben. Ist die Option aus, wird der Wert mit dem nächsten zyklischen Schreiben übertragen. Ist auch das zyklische Schreiben aus, wartet der Treiber nach einer Änderung kurz (ca. 0,1 s) und schreibt dann alle bekannten Schreibwerte gemeinsam (mit Block-Schreiben als Blöcke). So gehen kurz hintereinander eintreffende Änderungen in einem Schreibvorgang ins Gerät.

Lesewiederholung

Aus

Schlägt das Lesen eines Blocks fehl, wird es einmal wiederholt, bevor der Fehler gewertet wird. Für Geräte, die bereits als gestört gelten, und beim ersten Lesen nach dem Verbindungsaufbau wird nicht wiederholt.

Zyklus stoppen bei Gerätefehler

Ein

Meldet ein Gerät einen Fehler (keine Antwort, Gerätestörung, Gateway findet das Gerät nicht, Verbindung geschlossen), liest der Treiber in diesem Durchlauf keine weiteren Blöcke dieses Geräts, sondern macht mit dem nächsten Gerät weiter. Zusätzlich wird ein gestörtes Gerät zunehmend seltener abgefragt (nach 10 s, 30 s, 1, 2, 5, 10 und dann alle 30 Minuten), damit ein ausgefallenes Gerät die Abfrage der übrigen Geräte nicht ausbremst. Antwortet es wieder, wird es sofort wieder im normalen Zyklus gelesen. Ist die Option aus, werden alle Blöcke des Geräts in jedem Durchlauf versucht.

Lesefehler für Gerätefehler

1 … 10

Anzahl aufeinanderfolgender Lesedurchläufe, in denen von einem Gerät kein Register gelesen werden konnte, bevor das Gerät als gestört gemeldet wird (Gerätestatus *false*). Schon beim ersten

fehlgeschlagenen Durchlauf wird die Warnung des Geräts gesetzt. Ein höherer Wert verhindert Störungsmeldungen bei vereinzelten Aussetzern. Beim ersten Lesen nach dem Start bzw. nach einem Verbindungsaufbau wird unabhängig von dieser Einstellung sofort gemeldet.
