Die LoRBaer - LoRaWAN-Komponente ermöglicht den Zugriff auf unseren LoRBaer LoRaWAN-Netzwerkserver (LNS) für EU868 oder US915 Frequenzbänder.
Zur Benutzung unseres LoRaWAN-Netzwerkservers "LoRBaer" wird ein kostenpflichtiger Account benötigt, der auf unserer Homepage https://www.lorbaer.io erstellt werden kann. Für den Zugang zu unserem LoRBaer-Netzwerkserver werden individuelle Accountdaten zugesandt und können dann eigene LoRa-Geräte und -Gateways anlegen.
Über die EisBär LoRBaer-LoRaWAN-Komponente können die eingehenden Daten am Netzwerkserver des eigenen Accounts abgerufen und weiterverarbeitet werden. Je nach Gerätespezifikation sind auch Uplinks möglich um z.B. einen Gerätestatus abzufragen, Relais zu schalten oder um diese zurückzusetzen.
Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
Diagnose [Text] |
Ausgang |
Hier werden Fehlertexte ausgegeben. Diese können z.B. mit der Komponente "Protokollfenster" angezeigt werden. Achtung: Diagnose oder Debug - Ausgängen sind nur für den Fehlerfall vorgesehen. Bitte nur mit Rücksprache mit dem Supportteam verwenden! Diese können bei Verwendung die Leistung des Dienstes erheblich beeinträchtigen |
Erweiterte Diagnose |
Eingang |
(De)Aktiviert die erweiterte Debug-Ausgabe. Achtung: Diagnose oder Debug - Ausgängen sind nur für den Fehlerfall vorgesehen. Bitte nur mit Rücksprache mit dem Supportteam verwenden! Diese können bei Verwendung die Leistung des Dienstes erheblich beeinträchtigen |
Dynamisch |
Ordner |
In diesem Ordner werden die dynamischen Datenpunkte aus den importierten LoRBaer-Gateways und -Geräten erzeugt. |
Letzte Nachricht [Text] |
Ausgang |
Ausgabe der letzten Telegrammnachricht vom LoRBaer-Netzwerkserver. |
Status (allgemein) |
Ausgang |
Allgemeine Statusanzeige der aktiven Verbindung. |
Status (API) |
Ausgang |
Statusanzeige zur API der aktiven Verbindung. |
Status (Nachrichtenempfang) |
Ausgang |
Statusanzeige des Nachrichtenempfangs der aktiven Verbindung. |
Treiber An/Aus |
Bidirektional |
(De)Aktivieren der Komponente . |
Uptime |
Ausgang |
Ausgabe der Uptime als Text im Format dd.HH:mm:ss |
Uptame [s] |
Ausgang |
Ausgabe der Uptime als Zahl in Sekunden. |
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Verbindung |
... |
In der Verbindungseigenschaft werden die Daten des persönlichen Benutzeraccounts, die nach der erstmaligen Bestellung zugeschickt werden, hinterlegt. Die Serveradresse ist standardmäßig: lora.lorbaer.io |
0 |
Bestehende Geräteprofile können aus dem persönlichen Benutzeraccount (Server-Import) importiert und bearbeitet aber auch manuell angelegt werden. |
|
Geräte |
0 |
Über die Schaltfläche "Vom Server importieren" wird ein separater Geräte-Browser geöffnet, der es ermöglicht, alle oder auch nur einzelne Geräte aus dem Account auszuwählen und zu importieren. Nach Übernahme mit OK werden die gewählten Geräte in der Liste übernommen und im Ordner "Dynamisch" in der Kategorie "Geräte" abgebildet. Einzelheiten hierzu im nachfolgenden Abschnitt unter "Geräte". |
Gateways |
0 |
Über die Schaltfläche "Vom Server importieren" wird ein separater Gateway-Browser geöffnet, der es ermöglicht alle oder auch nur einzelne Gateways aus dem Account auszuwählen und zu importieren. Nach Übernahme mit OK werden die oder das Gateway in der Liste übernommen und im Ordner "Dynamisch" in der Kategorie "Gateways" abgebildet. Gleichzeitig entstehen zusätzlich auch die globalen Statistik-Datenpunkte für alle importierten Gateways innerhalb dieses Ordners. Einzelheiten hierzu im nachfolgenden Abschnitt unter "Gateways". |
Treiber An/Aus |
|
(De)Aktivieren der Komponente. |
Verbindung:
Preset |
Auswahl für die Übertragungsfrequenz europäisch/amerikanisch |
Server |
Standard: lora.lorbaer.io |
Port (REST API) |
Standard: 8080 |
Port (MQTT) |
Standard: 1883 |
Benutzer (E-Mail) |
Verwendete eMail-Adresse bei Accounterstellung. |
Passwort |
Übermitteltes Passwort nach Accounterstellung. |
Timeout |
Standard: 2 Sekunden |
Test |
Mit dieser Schaltfläche wird die Verbindung zum eingestellten LoRBaer-Server getestet. |

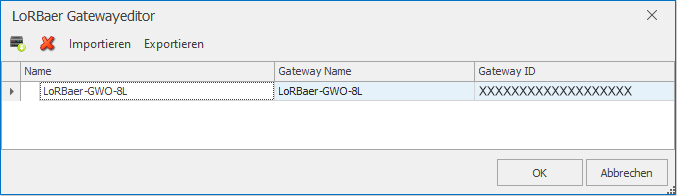

Gateways:
Über das Icon "Vom Server importieren" können, nachdem sich der Gateway-Browser geöffnet hat, gezielt die Gateways der Organisation ausgewählt und importiert werden. Der Name des Gateways kann nachträglich geändert - Gateway-Name und -ID sind nicht veränderbar, da diese im LoRBaer-Server eindeutig angelegt wurden.
Gerätebrowser & Geräteeditor:
Wie schon beim Import der Gateways ist die gleiche Funktion auch bei den Geräten gegeben. Über das Icon "Vom Server importieren" können via Gerätebrowser alle oder einzelne Geräte aus dem LoRBaer-Server der Organisation importiert werden. Auch hier können die Namen der Gerät nochmals angepasst werden. Alle weiteren Felder sind, bis auf die Profil-ID, nicht änderbar. Die Profil-ID kann einmal über den Geräteprofil-Editor vom Server importiert werden bzw. können auch eigene Profile erstellt werden. Solange kein eindeutiges Profil dem Gerät zugewiesen wurde, wird dieses mit _unknown in der Profil-ID gekennzeichnet.

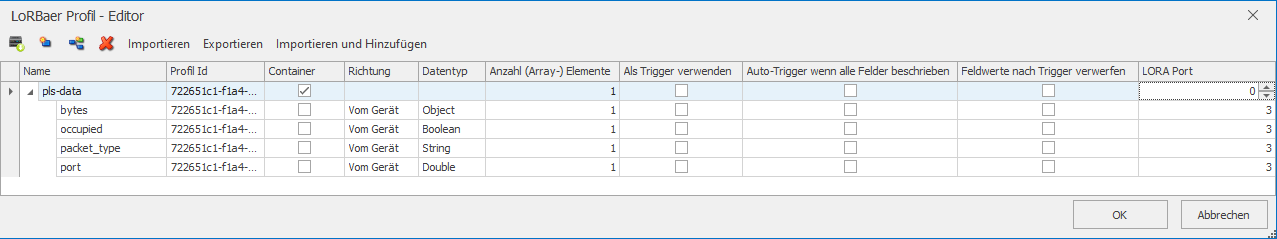

Geräteprofile:
Über die Geräteprofile lassen sich die Werte, die im Decoder des entsprechenden Gerätes bzw. der Gerätegruppe im LoRBaer-Server hinterlegt wurden, direkt einbinden. Über den Import werden die angelegten Device-Profile aus dem LoRBaer-Serveraccount geladen und können dann mit den Decoderwerten, die benötigt werden, ergänzt werden. Achten Sie unbedingt auf die richtige Schreibweise der Datenfelder.
Je Gerätegruppe ist es somit möglich, einmal ein Profil inklusive der Datenfelder anzulegen und im Geräteeditor abschließend den Geräten zuzuordnen. Für jedes Gerät entstehen automatisch im dynamischen Ordner "Geräte", die entsprechenden Datenanschlüsse in der Kommunikation und im Datenpunktfenster.

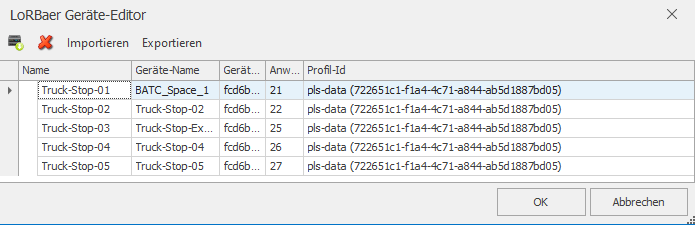

Im Geräteeditor können in der Spalte "Profil-ID" die erstellten Geräteprofile schnell und einfach zugeordnet werden - bei sehr vielen gleichen Geräten einer Gerätegruppe erspart diese neue Möglichkeit viel Arbeit und auch Zeit. Ein automatisches Auslesen des Decoders ist leider nicht möglich, da es eine Menge Geräte gibt, die je nach LoRa-Porteinstellung, andere Werte auf den Datenfeldern ausgeben bzw. die zu komplex und zu umfangreich sind, dies automatisiert in Profilen einzubinden.
