Die DALI Notlicht Grafische Anzeige ist eine sichtbare Client-Komponente. Sie dient zur Anzeige und Bedienung einer Leuchte des DALI Notlicht Managers. Die Anzeige erfolgt als Icon, abhängig vom Leuchtentyp. Durch Betätigen öffnet bzw. schließt sich das Anzeige- und Bedien-Popup. Das automatische Schließen des Popups lässt sich über die Eigenschaften der Komponenten aktivieren. (siehe unten)
Zur Benutzung der DALI Notlicht Grafische Anzeige muss diese mit einem Dali Notlicht Kanal am DALI Notlicht Managers verbunden sein. Hierzu muss ein Kanal im DALI Notlicht Manager angelegt werden. Es ist möglich mehrere Anzeigen an den Datenpunkt einer Notleuchte zu verbinden. Die Anzeige und Bedienung erfolgt dann parallel.
Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
DALI Notlicht Kanal |
Bidirektional |
Verbindung zwischen einer Leuchte des DALI Notlicht Managers und der Grafischen Anzeige. |
Bedienung sperren (nur anzeigen) |
Eingang |
Wird dieser Eingang nicht benutzt, kann die Komponente grundsätzlich bedient werden. Ist der Eingang mit einem Ein-Signal beschaltet, kann die Komponente nicht bedient werden. Sie besitzt dann lediglich Anzeige-Funktion. |
Maus über |
Ausgang |
Über diesen Ausgang lässt sich ein Event Starten, wenn mit der Maus über das Objekt gefahren wird. |
Sichtbar |
Eingang |
Wird dieser Eingang nicht benutzt ist die Komponente sichtbar. Bei Benutzung wird mit einem Aus-Signal die Komponente unsichtbar und mit einem Ein-Signal sichtbar geschaltet. |
Eingang |
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Popup automatisch schliessen [s] |
0 |
Zeit nach der Öffnung des Popup nach der dieses wieder automatisch geschlossen wird. Ist der Default-Wert 0 eingestellt, muss das Popup immer durch Betätigen des Icon geschlossen werden. |

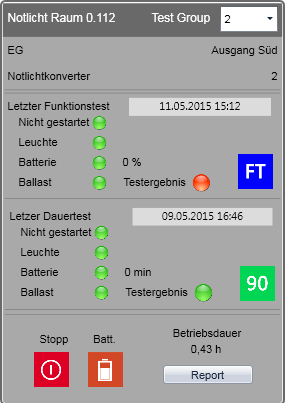

Anzeige- und Bedien-Popup
1. Anzeigeblock
Im oberen Teil der Komponente erfolgt die Anzeige der Alphanumerischen Angaben zur Leuchte.
Rechts-oben erfolgt die Anzeige der Testgruppe zu welcher die Leuchte zugeordnet ist. Die Testgruppe kann hier durch den Anwender angepasst werden. Es stehen nur Gruppen zur Auswahl welche im DALI Notlicht Manager definiert wurden.
2. Anzeigeblock
Hier erfolgt die Anzeige des Testergebnisses des letzten Funktionstests.
Datum und Uhrzeit zeigen das Ende des Tests an.
Die LED´s zeigen in grün den Gut-Zustand des jeweiligen Details, bzw. in rot den Schlecht-Zustand an.
Mit der blauen Taste FT kann ein Funktionstest manuell ausgelöst werden.
3. Anzeigeblock
Hier erfolgt die Anzeige des Testergebnisses des letzten Dauertest.
Datum und Uhrzeit zeigen das Ende des Tests an.
Die LED´s zeigen in grün den Gut-Zustand des jeweiligen Details, bzw. in rot den Schlecht-Zustand an.
Mit der grünen Taste 90 kann ein Dauertest/Entladetest manuell ausgelöst werden.
4. Anzeigeblock
Mit der roten Taste IO können alle laufenden Tests gestoppt werden.
Mit der organgenen Taste Batt. kann eine Batterieladezustand-Abfrage manuell ausgelöst werden.
Hier erfolgt die Anzeige der Betriebsdauer der Leuchte in Stunden (vom EisBär gerechnet).
Mit der Taste Report wird die Ausgabe aller Testergebnisse als E-Mai für die Leuchte ausgelöst.
