EVCS [x150]

Electric Vehicle Charging Station



Diese Komponente dient zur Ansteuerung und Informationsabfrage von Ladestationen. Wird diese Komponente angelegt, zählt diese wie 150 Komponenten.

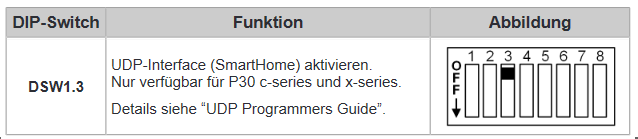

Je nach Model muss die Verbindung freigeschaltet werden (Beispiel KEBA: Dip-Schalter im Gerät 3->ON).

KebaevcsDIP



Aktuell sind folgende Ladesäulen mit diesem Treiber ansteuerbar:

•ABB EVLunic Pro S

•ABB EVLunic Pro M

•KEBA c-series

•KEBA x-series





Datenpunkte der Komponente

Name

Typ

Funktion

Diagnose [Text]

Ausgang

Hier werden Fehlertexte ausgegeben. Diese können z.B. mit der Komponente "Protokollfenster" angezeigt werden. Achtung: Diagnose oder Debug - Ausgängen sind nur für den Fehlerfall vorgesehen. Bitte nur mit Rücksprache mit dem Supportteam verwenden! Diese können bei Verwendung die Leistung des Dienstes erheblich beeinträchtigen

Erweiterte Diagnose

Eingang

Zum (De)Aktivieren der erweiterten Debugausgabe. Achtung: Diagnose oder Debug - Ausgängen sind nur für den Fehlerfall vorgesehen. Bitte nur mit Rücksprache mit dem Supportteam verwenden! Diese können bei Verwendung die Leistung des Dienstes erheblich beeinträchtigen

DLM

Bidirektional

Verbindung zur Dynamischen-Lade-Management Komponente.

History Export Fehler

Ausgang

Gab es einen Fehler bei dem Exportieren der Historie, wird ein AN-Signal ausgegeben.

Report History aktualisieren

Eingang

Triggert manuell das Abspeichern der Report-History in die Export-Datei.

Reports aktualisieren

Eingang

Triggert eine Aktualisierung aller Reports.

Treiber An/Aus

Bidirektional

(De)Aktivieren der Komponente

Treiberstatus

Ausgang

Gibt den An/Aus-Status des Treibers aus.

Befehle

Ordner


- Autorisierung beenden

Eingang

Beendet die Autorisierung-Session.

- Autorisierung senden - Auslösen

Eingang

Startet die Autorisierungsanfrage mit den vorher angegebenen RFID-TAG / RFID-CLASS Daten

- Autorisierung senden [RFID Class]

Eingang

Angabe des RFID CLASS (10 Byte HEX-String (20 Zeichen)) zum Start einer Autorisierung

- Autorisierung senden [RFID TAG]

Eingang

Angabe des RFID TAGS (8 Byte HEX-String (16 Zeichen)) zum Start einer Autorisierung

- Energie begrenzen [Wh]

Eingang

Setzt das Energie-Limit für die aktuelle oder nächste Ladesession.

- Geräteanschluss entriegeln

Eingang

Entriegelt den Geräteanschluss (Ladevorgang muss vorher beendet sein/werden)

- Strom begrenzen (direkt) [A]

Eingang

Begrenzt den Ladestrom.

- Strom begrenzen (verzögert) - auslösen

Eingang

Sendet den Befehl zur verzögerten Ladestrombegrenzung

- Strom begrenzen (verzögert) - Strom [A]

Eingang

Angabe des maximalen Ladestroms, der nach einer zu definierenden Verzögerung aktiv wird

- Strom begrenzen (verzögert) - Verzögerung [s]

Eingang

Angabe der Verzögerung in Sekunden

System (de)aktivieren

Eingang

(De)Aktiviert die Ladestation (permanent)

X2 Relais Terminal öffnen/schließen

Eingang

Öffnet/Schließt das X2-Terminal Relais

History (0-30)

Ordner


- Abbruch-Grund

Ausgang

0=Ladevorgang wurde nicht beendet, 1=Stecker wurde gezogen, 10=RFID Karte wurde de-autorisiert.

- Ende (Sekunden seit Systemstart)

Ausgang

Zeigt die Sekunden von Systemstart bis Ende der Session an.

- Ende (Zeitstempel)

Ausgang

Gibt den Endzeitpunkt aus.

- Energie Total bei Start

Ausgang

Gibt den Gesamten Energiewert zum Startzeitpunkt aus.

- Maximaler Strom (Hardware)

Ausgang

Gibt den maximalen Geräte-Ausgangsstrom in Ampere aus.

- RFID Class

Ausgang

Zeigt die RFID Class dieser Session an.

- RFID Tag

Ausgang

Zeigt den RFID Tag dieser Session an.

- Session ID

Ausgang

Systemgenerierte ID für den Ladeprozess

- Start (Sekunden seit Systemstart)

Ausgang

Zeigt die Sekunden von Systemstart bis Start der Session an.

- Start (Zeitstempel)

Ausgang

Gibt den Start Zeitpunkt aus

- Übertragene Energie in der Session

Ausgang

Übertragene Energie in der Session

Zustände

Ordner


- Ausgangs-Wert

Ausgang

Einstellung für X2 Relais Terminal: 0=Geschlossen, 1=Offen, >=10=Pulsausgang (Zahl steht hierbei für Puls/kWh)

- Autorisierung benötigt

Ausgang

Gibt an, ob eine Autorisierung benötigt wird.

- Autorisierungsfunktion aktiviert

Ausgang

Gibt an, ob die Autorisierungsfunktion aktiviert ist oder nicht.

- Backend vorhanden

Ausgang

Gibt an, ob eine Kommunikation mit dem Backend statt findet (1) oder nicht (0).

- Eingestellte zu übertragende Energie [kWh]

Ausgang

Ausgabe der eingestellten, zu übertragende Energie in kWh.

- Failsafe Timeout

Ausgang

Gibt die Zeitüberschreitung für den Notlauf Modus aus

- Fehler 1

Ausgang

Interner Fehler von der Ladestation (für den Hersteller Support)

- Fehler 2

Ausgang

Interner Fehler von der Ladestation (für den Hersteller Support)

- Firmware

Ausgang

Zeigt die aktuelle Firmware Version an.

- Gerät aktiviert

Ausgang

Zeigt den Aktivierungszustand des Gerätes an

- Kommunikationsmodul vorhanden

Ausgang

Gibt an, ob ein Kommunikationsmodul vorhanden ist

- Ladestrom [A]

Ausgang

Gibt den derzeitigen Ladestrom aus.

- Ladestrom nach Ablauf der Verzögerung [A]

Ausgang

Gibt den Ladestrom nach der Verzögerung aus.

- Ladestromverzögerung [s]

Ausgang

Gibt die eingestellte Verzögerung in Sekunden aus.

- Maximaler Geräte-Strom [A]

Ausgang

Gibt den maximalen Geräte-Strom in Ampere aus.

- Maximaler Strom - PWM Duty Cycle [%]

Ausgang

Gibt den %-Wert der PWM beim maximalen Strom an.

- Maximaler Strom [A]

Ausgang

Gibt den maximalen Ausgangsstrom in Ampere aus.

- Maximaler Strom im Failsafe Modus [A]

Ausgang

Gibt den maximalen Ausgangsstrom im FailSave-Modus in Ampere aus.

- Produktname

Ausgang

Gibt den Produktname aus.

- Seriennummer

Ausgang

Gibt die Seriennummer der Ladestation aus.

- System aktiviert (Laden kann aktiviert werden)

Ausgang

Zeigt an, ob das System aktiviert ist oder nicht.

- Uptime [s]

Ausgang

Gibt die Aktualisierungszeit in Sekunden aus.

- Zeitsynchronizität

Ausgang

bei "0" ist das Gerät nicht Zeit synchron. Bei 1 ist die Synchronität gut (mit NTP, OCPP und Proxy) und bei 2 mäßig (mit Web-Interface und UDP).

- Zustand des X1-Eingangs

Ausgang

Siehe Handbuch des Herstellers.

Anschlusstatus

Unterordner


-- Kabel an Station angeschlossen (nicht verriegelt)

Ausgang

Stellt den decodierten Einzelzustand dar (1).

-- Kabel an Station angeschlossen (verriegelt)

Ausgang

Stellt den decodierten Einzelzustand dar (3).

-- Kabel an Station und Auto angeschlossen (nicht verriegelt)

Ausgang

Stellt den decodierten Einzelzustand dar (5).

-- Kabel an Station und Auto angeschlossen (verriegelt)

Ausgang

Stellt den decodierten Einzelzustand dar (7).

-- Kein Kabel angeschlossen

Ausgang

Stellt den decodierten Einzelzustand dar (0).

-- Statuswert

Ausgang

Gibt den Status als Byte aus (0, 1, 3, 5, 7).

Messwerte

Unterordner


-- Leistung [W]

Ausgang

Gibt den aktuellen Messwert aus.

-- Leistungsfaktor

Ausgang

Gibt den aktuellen Leistungsfaktor aus.

-- Spannung Phase 1 [V]

Ausgang

Gibt den aktuellen Messwert in Volt aus.

-- Spannung Phase 2 [V]

Ausgang

Gibt den aktuellen Messwert in Volt aus.

-- Spannung Phase 3 [V]

Ausgang

Gibt den aktuellen Messwert in Volt aus.

-- Strom Phase 1 [A]

Ausgang

Gibt den aktuellen Messwert in Ampere aus.

-- Strom Phase 2 [A]

Ausgang

Gibt den aktuellen Messwert in Ampere aus.

-- Strom Phase 3 [A]

Ausgang

Gibt den aktuellen Messwert in Ampere aus.

-- Übertragene Energie in dieser Session [Wh]

Ausgang

Gibt den aktuellen Messwert in Wattstunden aus.

-- Übertragene Energie total [Wh]

Ausgang

Gibt den aktuellen Messwert in Wattstunden aus.

Status

Unterordner


-- Bereit zum Laden

Ausgang

Stellt den decodierten Einzelzustand dar (2).

-- Fehler

Ausgang

Stellt den decodierten Einzelzustand dar (4).

-- Läd

Ausgang

Stellt den decodierten Einzelzustand dar (3).

-- Ladeunterbrechung

Ausgang

Stellt den decodierten Einzelzustand dar (5).

-- Nicht bereit zum Laden

Ausgang

Stellt den decodierten Einzelzustand dar (1).

-- Startet

Ausgang

Stellt den decodierten Einzelzustand dar (0).

-- Statuswert

Ausgang

Der Statuswert-DP gibt den Status als Byte aus (0-5).



Eigenschaften der Komponente

Name

Standard

Funktion

Lokale IP Adresse



IP Adresse des zu verwendenden lokalen Interfaces (Netzwerkkarte)

Geräte IP Adresse



IP Adresse der abzufragenden Ladestation

Update Intervall Report 1 [s]

3600

Abfrageintervall für den Report 1 (statische Informationen)

Update Intervall Report 2 [s]

10

Abfrageintervall für den Report 2 (Statusinformationen)

Update Intervall Report 3 [s]

5

Abfrageintervall für den Report 3 (Messwerte während eines Ladevorganges). Zu beachten ist, dass dieser Report in dem angegebenen Intervall nur durchgeführt wird, wenn der Status aus Report 2 einen aktiven Ladevorgang anzeigt.

Verbindungscheck Intervall [s]

30

Intervall für den zyklischen Verbindungscheck.

Antwort Timeout [s]

2

Timeout für die Antwort einer Abfrage

History Export Datei



Angabe für den Speicherpfad der History-Daten.

Treiber An/Aus



Definiert, ob der Treiber bei Projektstart automatisch aktiviert wird.
