Für eine vollständige Visualisierung einer ETS-Installation ist es erforderlich, dass die Telegramme von den Linienkopplern durchgelassen werden. Dazu wird im ETS-Projekt ein Dummy-Gerät eingefügt, das sämtliche von der Visualisierung benötigten Gruppenadressen enthält. Auf diese Weise kann die ETS die Gruppenadressen des Dummy-Geräts bei der Erstellung der Filtertabellen berücksichtigen.
Visualisierungsdummy füllen hilft dabei, ein Dummy-Gerät in der ETS für eine Visualisierung mit einer Liste von Gruppenadressen zu verknüpfen. Die Produktdaten für Dummy-Geräte stehen im Online Katalog der ETS5 zum Download, bei verschiedenen Herstellern, zur Verfügung (nach Dummy filtern).

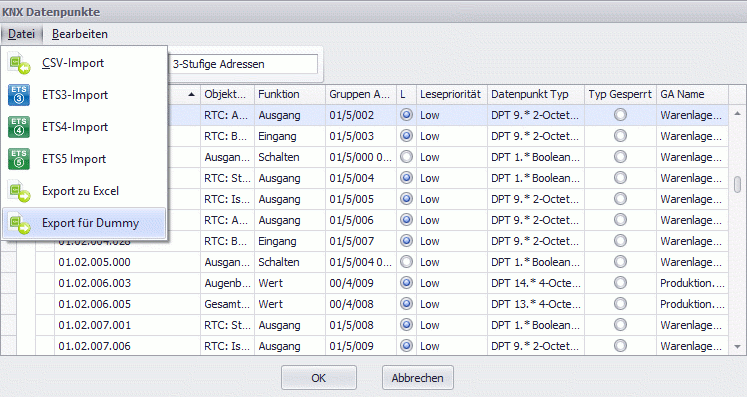

Der EisBär Export für Dummy übernimmt nur die verknüpften Datenpunkte.
Die Informationen über die Gruppenadressen werden innerhalb des KNX-Treibers im EisBär-Editor exportiert.
Hierzu gibt es ein ETS5 Addon welches unter https://my.knx.org/de/shop erworben werden kann. Direktlink zu Fill Visualization dummy.
Auszug aus der ETS-Hilfe:
Es existieren in manchen Projekten sog. Dummy Geräte welche (meistens) in der Bereichslinie liegen, der Zweck ist hier nur durch Zuweisung von diversen GA's an entsprechende GO's dieser Geräte, diese GA auch auf der Bereichslinie zu sehen (sprich das Telegramm), z.B. für Visualisierungen. Durch diese "künstliche" Zuweisung von GA's an GO's werden Filtertabellen der Koppler entsprechend angepasst (geöffnet).
