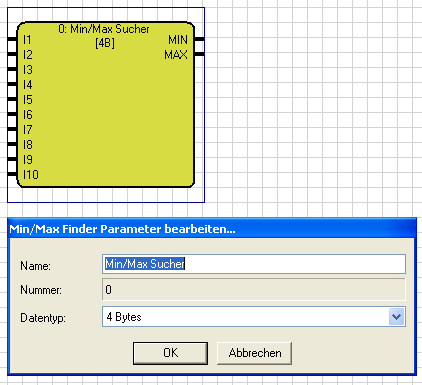

Der MinMax-Sucher sucht den kleinsten und den grössten anliegenden Wert an allen 10 Eingängen und gibt den kleinsten Wert am Ausgang MIN und den grössten am Ausgang MAX aus.
Die Eingänge des Gatters können jeweils mit einem Eingangsobjekt, oder einem Ausgang einer anderen Funktion verbunden werden. Die Ausgänge des Gatters können mit einem Ausgang, oder einem Eingang einer anderen Funktion verbunden werden. Ein Gatterausgang kann dabei mit mehreren Gattereingängen verbunden werden.
Für eine korrekte Anzeige sollte im Betrieb jeder Eingang mindestens eine Wertänderung erhalten.
Die Eingänge sind mit E1 bis E10 gekennzeichnet und befinden sich links am Element.
Die Ausgänge sind durch MIN und MAX gekennzeichnet und befinden sich rechts oben am Element.
Die Bezeichnung des Gatters kann frei gewählt werden.
Hinweis: Für Ein- und Ausgang sind nur identische Datentypen zulässig.
