Dies ist eine unsichtbare Treiber-Komponente, welche für den Profibus DP ausgelegt ist. Aktuell wird der Ethernet-Profibus Umsetzer IBHNet S7++ der Firma IBH unterstützt.
Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
Diagnose [Text] |
Ausgang |
Verbunden mit dem Eingang [Signal] des Protokollfensters werden dort die Diagnoseinformationen angezeigt. |
Dynamisch |
Ordner |
Beinhaltet die Datenpunkte der unter "Register" eingetragenen Kanäle. |
Treiber An / Aus |
Bidirektional |
Hierüber kann die Komponente aktiviert / deaktiviert werden. |
Treiberstatus |
Ausgang |
Gibt an, ob der Treiber aktiv ist oder nicht. |
Zyklische Aktualisierung |
Bidirektional |
Hierüber kann von einer anderen Stelle aus, eingestellt werden, ob die definierten Kanäle zyklisch ausgelesen werden. |
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Schnittstelle |
IBHNet |
Auswahl der unterstützten Endgeräte. (Derzeit nur IBHNet S7++) |
Register |
|
Hier werden die Kanäle angelegt. |
Zyklische Aktualisierung |
|
Hierüber kann eingestellt werden, ob die definierten Kanäle zyklisch ausgelesen werden. |
Pause zwischen den Aktualisierungen |
5 |
Definiert die Pause zwischen den zyklischen Aktualisierungen in Sekunden. |
Treiber An / Aus |
|
Hierüber kann eingestellt werden, ob die Komponente bei Start des Systems aktiv sein soll. |
Aktuell wird der Ethernet-Profibus Umsetzer IBHNet S7++ der Firma IBH unterstützt.
Hier ist die IP Adresse des Adapters sowie der Port (Standardmäßig 1099) einzutragen. Weiterhin muss die korrekte MPI Adresse (entweder direkt oder über Festlegung von Rack und Slot) angegeben werden.
Kanäle/Register
Im Kanaleditor werden die Register definiert, auf die zugegriffen werden soll.

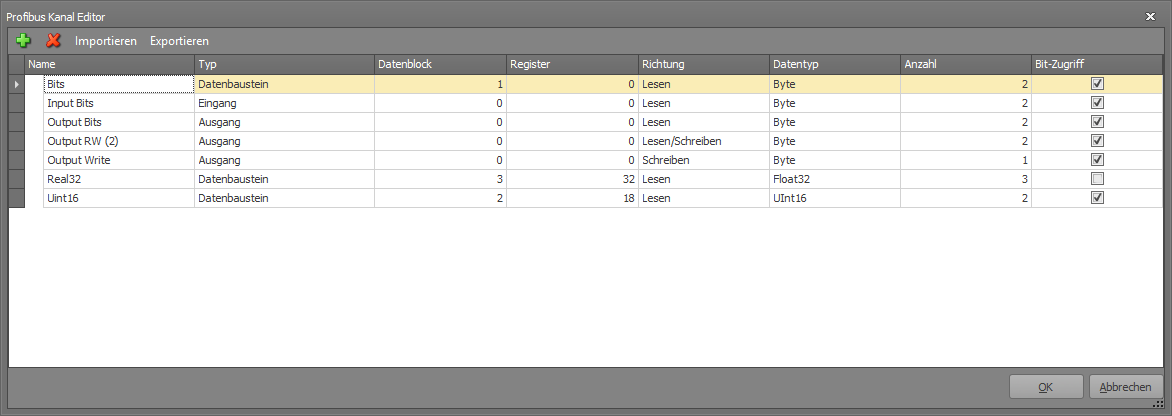

Abbildung : Properties - Nachrichteneditor
Neben einem eindeutigen Namen muss der Typ (Eingang/Ausgang/Datenbaustein/Merker) des Registers angegeben werden. Sofern Datenbaustein ausgewählt wurde, muss zusätzlich der Datenblock angegeben werden.
Es folgt die Definition der (ersten) Registeradresse sowie der Zugriffstyp (Lesen/Schreiben).
Über die Auswahl des Datentyps wird gleichzeitig festgelegt, wieviele aufeinanderfolgende Byte-Register pro Datenpunkt verwendet werden.
Indem man den Count-Wert entsprechend setzt, werden pro Kanal entsprechend viele SPs angelegt, die direkt aufeinanderfolgende Werte repräsentieren.
Für ganzzahlige Werte lässt sich zusätzlich die Checkbox „Bit-Zugriff“ aktivieren. Hierdurch werden dann für jedes Datum des Kanals zusätzlich 8 Bit-SPs angelegt.
In dem Ordner für dynamische SPs wird ein Unterordner für jeden definierten Kanal angelegt.

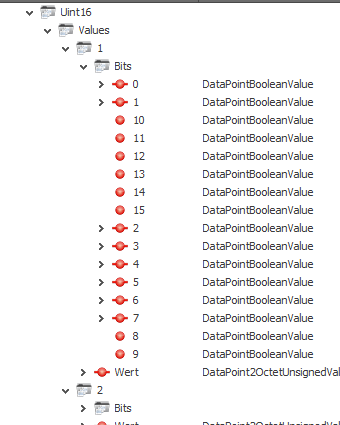

Im Beispiel sieht man die SPs für den Kanal. Hier wurde Count=2 gewählt, und es werden dementsprechend 2 Unterordner im Ordner „Values“ angelegt. Der Wert der beiden Datenpunkte wird über die zugehörigen SPs „Wert“ ausgegeben.

Da zusätzlich der Bit-Zugriff aktiviert war, gibt es zusätzlich einen Ordner mit den Bit-SPs.
Im Datenpunktfenster können die SPs nach Kanalname, Datenbaustein und Registeradresse gruppiert werden.
