Diese unsichtbare Komponente kann die Serververbindung testen und gibt eine entsprechende Meldung über den Verbindungsstatus der Verbundenen Computer aus.
Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
Alle Testen |
Eingang |
Startet mit An oder Aus alle angelegten Server-Verbindungstests in den jeweils eingestellten Prüfintervallen. |
Diagnose [Text] |
Ausgang |
Über diesen Ausgang wird der Server-Verbindungsstatus als Textausgabe ausgegeben. Verbunden mit dem Eingang [Signal] des Protokollfensters werden dort die Diagnoseinformationen angezeigt. |
Dynamisch |
Ordner |
Der dynamische Ordner enthält je einen Unterordner pro angelegtem Kanal |
- Verbindung001 |
Ordner |
Je Kanal wird ein Ordner mit den folgenden Datenpunkten erzeugt. |
-- Antwortzeit [ms] |
Ausgang |
Zeitdauer der letzten Rückmeldung im ms. Ausgabe als ganzzahliger Wert. |
-- Ergebnis |
Ausgang |
Ergebnis der Überprüfung. An (True) = Verbindung ist vorhanden, Aus (False) = Verbindung ist unterbrochen |
-- Letzte Prüfung |
Ausgang |
Ausgabe des Zeitpunkt der letzten Überprüfung. |
-- Nächste Prüfung |
Ausgang |
Ausgabe des Zeitpunkt der nächsten Überprüfung. |
-- Überprüfen |
Eingang |
Startet einen manuellen Verbindungstest mit An oder Aus |
-- Zuletzt Online |
Ausgang |
Ausgabe des Zeitpunkt der letzten Onlinemeldung im Format dd:MM:yyyy HH:mm:ss |
-- Zuletzt Online - Datum |
Ausgang |
Ausgabe des Datums der letzten Onlinemeldung im Format dd:MM:yyyy |
-- Zuletzt Online - Zeit |
Ausgang |
Ausgabe des Zeitpunkt der letzten Onlinemeldung im Format HH:mm:ss |
Treiber An/Aus |
Bidirektional |
Schaltet den Treiber Ein/Aus |
Eigenschaften der Komponente
Name |
|
Funktion |
|---|---|---|

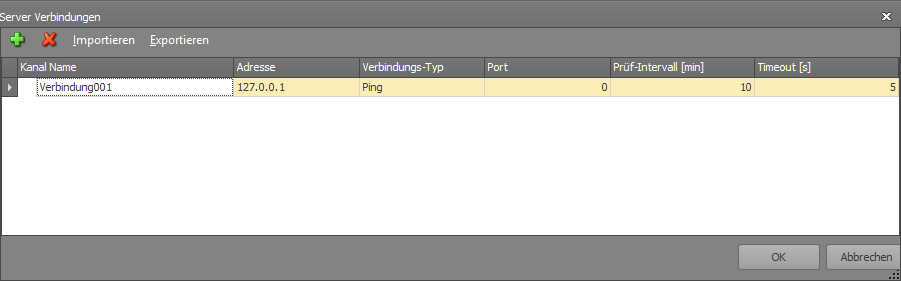

Kanäle |
0 |
Hier werden die zu überwachenden Server (Netzwerkziele) angelegt. |
Treiber An/Aus |
|
Treiber Ein- oder Ausschalten. |
Bezeichnung |
Einstellung |
|---|---|
Kanal Name |
Bezeichnung der Verbindung |
Adresse |
IP Adresse des zu überwachenden Servers oder IP-Geräts, http:// oder https:// inkl. abweichenden Ports sind ebenfalls möglich. z.B.:https://meinserver.com:8080 |
Verbindungstyp |
Auswahl der Überwachungsart: PING, HTTP, TCP |
Port |
Ziel-Port der Überwacht werden soll (nur bei TCP-Verbindung). Für HTTP wird immer der Port 80, und für HTTPS der Port 443 verwendet. Für einen abweichenden Port, muss dieser in der URL mit angegeben werden. Beispiel:http://meinserver.com:88 oder https://meinserver.com |
Prüf-Intervall [min] |
Legt in Minuten das Abfrageintervall fest |
Timeout [s] |
Einstellung, ab wann der Server als offline deklariert wird. |
