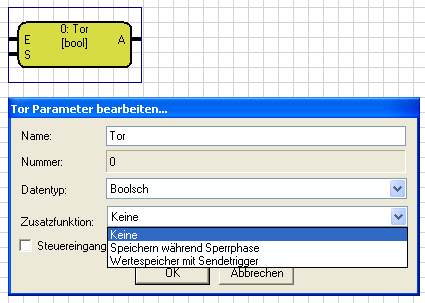

Ein Tor hat einen Eingang, einen Ausgang und einen Steuereingang. Ein Tor kann, wenn es freigegeben ist, auf ein Ereignis am Eingang hin einen Wert vom Eingang zum Ausgang weitergeben. Ist es gesperrt, dann erfolgt keine Reaktion.
Der Eingang hat zudem noch eine Zusatzfunktion. Diese definiert das Verhalten des Tores, abhängig vom Zustand des Steuereinganges.
Zusatzfunktion
keine |
Selektiert man "keine", wird der erste empfangene Eingangswert, nach Freigabe des Tors, zum Ausgang weitergegeben. |
Speichern während der Sperrphase |
Selektiert man "Speichern während Sperrphase", dann wird der zuletzt, vor der Freigabe, am Eingang liegende Eingangswert, nach Freigabe des Tors, zum Ausgang weitergegeben. |
Wertespeicher mit Sendetrigger |
Selektiert man "Wertespeicher mit Sendetrigger", dann sendet der Ausgang bei jedem Freigabebefehl am Steuereingang, auch dann wenn das Tor schon freigegeben war und sich der Eingangswert nicht geändert hat. |
Der Eingang des Tor-Gatters kann jeweils mit einem Eingangsobjekt, oder einem Ausgang einer anderen Funktion verbunden werden. Der Ausgang eines Gatters kann mit einem Ausgang, oder einem Eingang einer anderen Funktion verbunden werden. Ein Gatterausgang kann dabei mit mehreren Gattereingängen verbunden werden.
Der Eingang ist mit einem E gekennzeichnet und befindet sich links oben am Element.
Der Steuereingang wird mit einem S gekennzeichnet und befindet sich links unten am Element. Standardmäßig wird das Tor mit einer "1" am Steuereingang freigegeben. Mit einer "0" wird es gesperrt. Der Steuereingang ist invertierbar. Dies kann innerhalb des Parameterfensters oder durch Doppelklick auf den S-Anschluss erfolgen.
Der Ausgang wird durch ein A gekennzeichnet er befindet sich rechts oben am Element.
Die Bezeichnung des Gatters kann frei gewählt werden.
Hinweis: Für Ein- und Ausgang sind alle Datentypen zulässig. Diese müssen aber identisch sein.
