Ein UND-Gatter nimmt den Ausgangs-Wert 1 an, wenn alle Eingänge den Wert 1 haben.
Ein UND-Gatter besitzt bis zu 16 Eingänge und einen Ausgang.

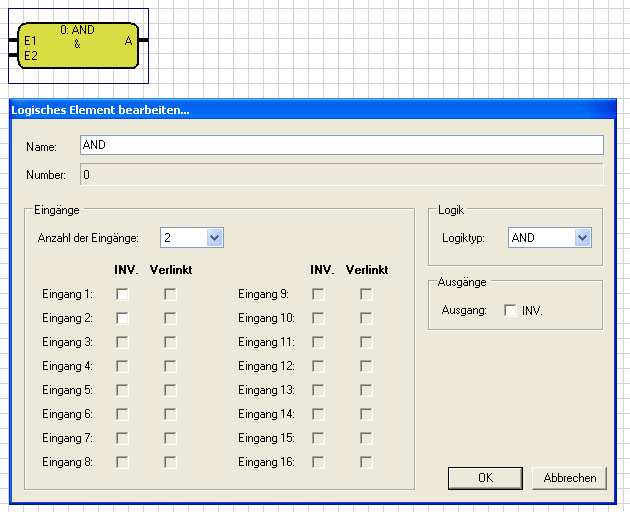

Beim Anlegen besitzt das Gatter 2 Eingänge und einen Ausgang. Die Anzahl der Eingänge lässt sich über das Pull-Down-Menü "Anzahl der Eingänge" anpassen.
Die Eingänge und der Ausgang sind invertierbar. Dies kann innerhalb des Parameterfensters oder durch Doppelklick auf die Anschlüsse erfolgen.
Die Eingänge des UND-Gatters können jeweils mit einem Eingangsobjekt, oder einem Ausgang einer anderen Funktion verbunden werden. Der Ausgang eines Gatters kann mit einem Ausgang, oder einem Eingang einer anderen Funktion verbunden werden. Ein Gatterausgang kann dabei mit mehreren Gattereingängen verbunden werden.
Die Eingänge befinden sich links am Element.
Der Ausgang befindet sich rechts oben am Element.
Die Bezeichnung des Gatters kann frei gewählt werden.
Hinweis: Für die Eingänge und den Ausgang des UND-Gatters sind nur 1-Bit Objekte (boolsch) zulässig.
