Zentrale, REG, ZE/S 80.1 / 80.2

Zentrale, REG, ZE/S 80.1 / 80.2
ABB SIGMA i-bus Modular

Zentrale, 19" Einschub, ZE/E 80

Zentrale, 19" Einschub, ZE/E 80
ABB Sigma i-bus Modular

Busverstärker - BV/S 80

Für dezentralen Anschluß an die 2adrige i-BUS-Leitung mit einstellbarer Funktion als Bustreiber bzw. Busverstärker

- zur Aufbereitung des i-BUS-Signals und zur Signalumsetzung von und zur Zentrale (Bustreiber)
- zur Auffrischung des i-BUS-Signals (Busverstärker)

Schnellbefestigung auf Tragschiene 35mm, IP20, Kunststoffgehäuse mit Kühlkörper an der Frontseite

Ausgabeterminal - AT/S 80.4.16

Für Verteilereinbau zum dezentralen Anschluß an die 2adrige i-BUS-Leitung, 4 einzeln schaltende Ausgänge mit 1poligen Schaltkontakten.

Vorzugslage der Schaltzustände einstellbar, auswechselbare Schaltrelais, manuelle Betätigung mit Anzeige des Schaltzustandes.

Kontaktfunktion: Schließer oder Öffner (einstellbar)
Schaltleistung: AC 1-Betrieb: je Ausgang 16A/230VAC
AC 3-Betrieb: je Ausgang 10A/230VAC

Schnellbefestigung auf Tragschiene 35mm, IP20, RAL 7035
Maße (HxBxT): 85x175x73m

Eingabeterminal - ET/S 80.4

Für Verteilereinbau zum dezentralen Anschluß an die 2adrige i-BUS-Leitung, für direkten Anschluß von max. 4 potentialfreien Kontakten (Gebern) zur Verarbeitung von statischen oder dynamischen Signalen

- interne LEDs zur Schaltzustandsanzeige der Eingänge (abschaltbar)
- Umschaltung für statische oder dynamische Signale

Schnellbefestigung auf Tragschiene 35mm, IP20, RAL 7035 Maße (HxBxT): 85x175x73mm

Tasterschnittstelle - WS/U 80.4.1

Für dezentralen Anschluß an die 2adrige i-BUS-Leitung, für direkten Anschluß von max. 4 konventionellen Tastern (potentialfrei).

Eingänge: 4, für potentialfreie Taster
Kontakbelastung: 24V DC, 4mA
Einbau: in 55mm Unterputzdosen hinter dem Taster
Länge der A-Leitung: max. 220m
Schutzart: IP20 (Leitungen dürfen nicht verlängert werden!)

Tasterschnittstelle - WS/U 80.2.2

Für dezentralen Anschluß an die 2adrige i-BUS-Leitung, für direkten Anschluß von 2 konventionellen Tastern (potentialfrei). Zwei in den Tastern einzubauende Leuchtdioden können direkt angesteuert werden.

Eingänge: 2, für potentialfreie Taster
Ausgänge: 2, für Leuchtdioden (High efficiency)
Leistung je Kanal: 5V, 1,5mA
Funktion: Rückmeldung EIN, Rückmeldung AUS (umschaltbar)

Einbau: in 55mm Unterputzdosen hinter dem Taster
Länge der A-Leitung: 220m
Schutzart: IP20 (Leitungen dürfen bis max. 5m verlängert werden!)

Anzeigenlogik - AL/S 80.64

Anzeigelogik zum direkten Anschluß an die 2adrige i-BUS-Leitung zur Realisierung kundenspezifischer Anzeigetableaus.

Der Anschluß von bis zu 64 Leuchtdioden pro Modul erfolgt am 16poligen Anschlußklemmenblock, ausgerüstet mit 16poligem Flachbandkabel - 40 cm lang - und Steckverbinder zum direkten Anschluß an die Anzeigenlogik. Das Modul ist mit einem Sammelmelde-Relais für Neuwertwerfassung von Meldungen ausgerüstet.

Schnellbefestigung auf Tragschiene

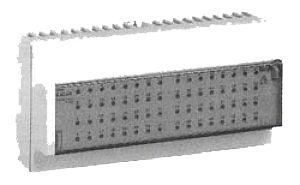

Anzeigendisplay - AD/S 80.64

Anzeigendisplay - AD/S 80.64

Anzeigedisplay mit 64 Leuchtdiosen für den Verteilereinbau zum direkten Anschluß an die 2adrige i-BUS-Leitung.

Zum Anzeigen von max. 64 Betriebszuständen je Modul (z.B. Ausgangsadressen, Monitoradressen, Gruppenadressen).
Das Modul ist mit einem Sammelmelde-Relais für Neuwerterfassung von Meldungen ausgerüstet.

Schnellbefestigung auf Tragschiene 35mm, IP20, RAL 7035

Anzeigedemultiplexer - AZ/S 80.64

Anzeigedemultiplexer - AZ/S 80.64

Anschlussklemmenblock - AB/S 80.16

Anschlussklemmenblock - AB/S 80.16

Programmiersoftware - SIB 802.1

Programmiersoftware - SIB 802.1

Leuchtdioden - LED34

Leuchtdioden - LED34

Pufferbatterie - Lithium80

Zur Pufferung des Schaltprogrammes und der internen Uhr bei Spannungsausfall.

Programmierkabel - Kabelsatz80

Programmierkabel - Kabelsatz80

Protokolldrucker - PD2000

Protokolldrucker für Sigma i-bus Modular

Netzteil für Anzeigelogik AL50

Netzteil für Anzeigelogik AL50

Maximumwächter - MX/A 80.12

Sigma i-bus Maximumwächter mit Impulseingang Programmierbarer, microprozessorgesteuerter Maximumwächter für den direkten Anschluß an die 2adrige i-BUS-Leitung.
