ETS5/6-Projektdatei in die KNX-Verbindung im Editor importieren.
Es muss immer die richtige ETS-Version für den Import ausgewählt werden, da z.B. die Verschlüsselung der Passwörter unterschiedlich ist.
1.Starten Sie den Editor.
2.Öffnen Sie ihr Projekt und selektieren die KNX-Verbindung.

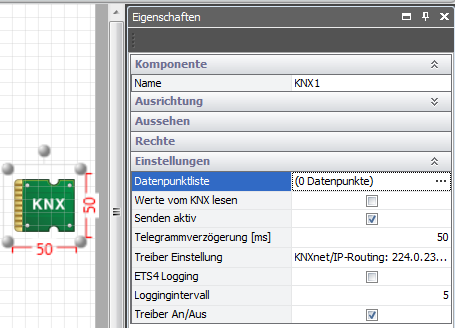

3.Markieren Sie die Komponente KNX und klicken Sie im Eigenschaftsfenster in der Eigenschaftsgruppe Verbindung im Feld Datenpunktliste aus ETS auf die rechte Schaltfläche. Es öffnet sich das Datenpunkte-Fenster. Oder klicken sie auf die Komponente doppelt.
4.Öffnen Sie den "ETS Importer" über das grüne ETS5 oder ETS6-Icon.
5.Der Import erfolgt in 3 Arbeitsschritten.
Schritt 1
Wählen der ETS5/6-Projektdatei. Diese müssen Sie zuvor aus der ETS exportieren. Wählen Sie die Projektdatei, aus der Sie die Daten importieren möchten, mit einem Doppelklick aus.
Schritt 2
Wählen Sie das gewünschte Projekt. Unter Projekte werden alle Projekte der gewählten ETS-Projektdatei angezeigt. In den meisten Fällen wird hier automatisch das einzig vorhandene Projekt ausgewählt. Dieser Auswahldialog ist für zukünftige Erweiterungen der ETS5-Exportfunktion vorbereitet.
Hinweis: Gegebenenfalls muss das ETS Projektpasswort eingegeben werden.
Schritt 3
Hier erfolgt die Anzeige welche Gruppenadressnotation verwendet wird: 2- oder 3-stufigen Darstellung bzw. freie Gruppenadressen-Struktur.
Mit dem Haken bei "Überschreiben manuell geänderte Datenpunkttypen" lässt sich festlegen, dass in der Datenpunktliste manuell eingestellte Datenpunkt-Typen (oder Lesen-Flags) überschrieben werden dürfen. Dies ist ggf. bei einem erneuten Import erforderlich. Im Normalfall wird dieser Haken nicht aktiviert.
Hinweis: Bei allen nicht sendenden Gruppenadressen (Zentral 00x) werden die Datentypen immer überschrieben. Die Eigenschaft "Typ gesperrt" in der Datenpunktliste hat bei diesen Datenpunkten keine Funktion.
Stellen Sie die Datenpunkttypen zu den Objekten/Gruppenadressen bereits in der ETS korrekt ein, dann werden diese automatisch bei jedem Import innerhalb der Datenpunktliste richtig übernommen. Dies ist z. B. bei Daten von Verbrauchszählern oder Wetterstationen sinnvoll.
Bei der Verwendung von KNX-Geräten mit Sammelobjekten, z. B. bei KNX-Tableaus oder Dummy-Applikationen, ist es erforderlich die Verkettung der Adressen im Kommunikationsobjekt zu lösen. Hierzu wird eine zusätzliche Hilfs-Adresse, z.B. 31/7/0-x an erster Stelle des Kommunikationsobjekts angelegt. Diese wird für keine weitere Funktion verwendet. Alle weiteren Adressen werden in der Datenpunktliste als sogenannte "Zentral-Adressen" automatisch angelegt und können ganz normal zur Verknüpfung verwendet werden.
Bestätigen Sie den Dialog mit einem Klick auf "Dialog schließen und Daten importieren".
Während des Imports wird gegebenenfalls ein Ergebnisfenster angezeigt. Hier werden Importfehler und Warnungen aufgelistet. Diese Informationen werden auch in einer Logdatei gespeichert. Es werden z.B. die Geräte aufgelistet, die keine Gruppenadressen enthalten.
Bestätigen sie den Dialog mit OK.
Die ETS-Daten werden jetzt automatisch in den EisBär-Editor importiert und in der Datenpunktliste angezeigt.
Eine Kopie des ETS-Projekts wird im Projekt unter \PRJ0001\DBs\Import gespeichert und bei Up- und Downloads übertragen.
