Im Folgenden wird das Einstellen des KNX Treibers genauer erklärt, und was dabei zu beachten ist. Die KNX-Treiber-Komponente ist im Komponenten-Fenster unter Treiber aufgelistet. Per Drag und Drop wird sie auf einer beliebigen Seite angelegt. Sie ist eine unsichtbare Komponente. Informationen zum verwenden von Dummy-Geräten zur Filtertabellenberechnung stehen im Kapitel KNX Dummy / Filtertabelle.
Über das Feld Datenpunkte aus ETS werden die Daten aus den unterschiedlichen ETS-Versionen importiert. Das wird über die Schaltflächen für ETS4/5/6 oder das Datei-Menü gestartet. Es muss immer die richtige ETS-Version für den Import ausgewählt werden, da z.B. die Verschlüsselung der Passwörter unterschiedlich ist.
Weiter kann die Gruppen-Adressstruktur angepasst werden. Standard ist eine 3-Stufige Adressstruktur. Es kann auch eine freie oder 2-Stufige Struktur ausgewählt werden.
Über das + können Gruppenadressen manuell angelegt werden. Über das x werden die markierten Einträge aus dem Treiber gelöscht.
Bei Bedarf können noch die Datenpunkte oder Leseflags angepasst werden. In erster Linie sollte dies aber immer in der ETS geschehen, um bei einem weiteren Import die Änderungen nicht wieder zu überschreiben und die Fehlerquellen grundsätzlich zu minimieren. Betrachten Sie die ETS-Software immer als die Basis - sowohl für Ihre KNX-Anlage, als auch Ihre Visualisierungsprojekte.
Falls die Datenpunkttypen nicht in der ETS (Am Geräteobjekt) eingestellt wurden gilt folgendes:

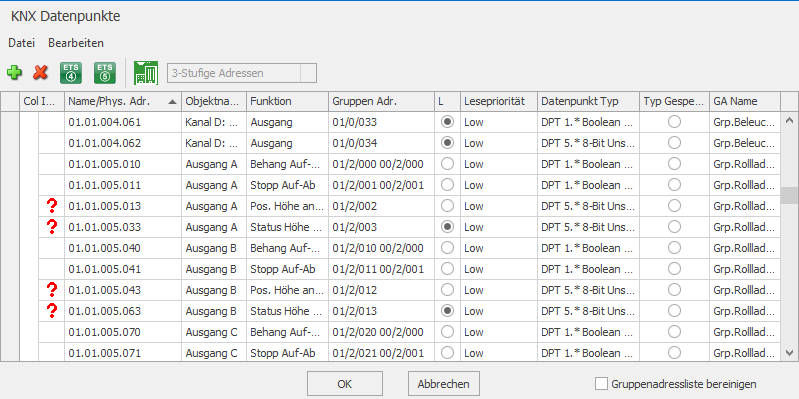

Nicht eindeutig definierte Datentypen werden durch das rote Fragezeichen in der ersten Spalte angezeigt. Die ETS gibt, wenn der Datenpunkttyp nicht definiert ist, nur die Datenbreite einer Gruppenadresse aus. Bei einigen Datentypen gibt es unterschiedliche Möglichkeiten der Interpretation, z.B. Fließkomma- oder Ganzzahlige Werte. Durch einen rechten Mausklick auf das Fragezeichen öffnet sich Auswahl der möglichen Datentypen. Selektieren Sie den gewünschten Datentyp und das Fragezeichen verschwindet.
Hinweis: Beim Import der Daten wählt EisBär automatisch die "gängigen" Datentypen, um Ihnen diese Arbeit zu ersparen. So ist es in der Regel nur dann erforderlich diese Anpassungen vorzunehmen, wenn Sie z. B. mit 2-Byte Messwerten, Datum, Uhrzeit oder Zähler-Messdaten arbeiten. Beachten Sie in diesen Fällen die Hinweise des Herstellers im Handbuch des Gerätes. Dort wird in der Regel der erforderliche Datentyp angegeben.
Datei-Menü
|
Importmöglichkeit der Gruppenadressen im XML-Format. Es wird nur das ETS XML Format unterstützt. Die XML-Datei enthält keine Objektorientierte Zuordnungen. Deshalb muss mit Statusrückmeldungen gearbeitet werden. |
Die bereits importierten Gruppenadressen werden in eine Excel-Datei exportiert. |
|
Die bereits importierten Gruppenadressen werden in eine Text-Datei exportiert. Diese kann in der ETS für Dummys und Filtertabellen verwendet werden. Es werden nur verknüpfte Gruppenadressen exportiert. |
|
Die bereits importierten Gruppenadressen werden in eine CSV-Datei exportiert. Dieser Export kann bei den Treibern MQTT-Client und BACnet-Server wieder Importiert werden. Damit ist die Funktion Treiber Gateway sichergestellt. |

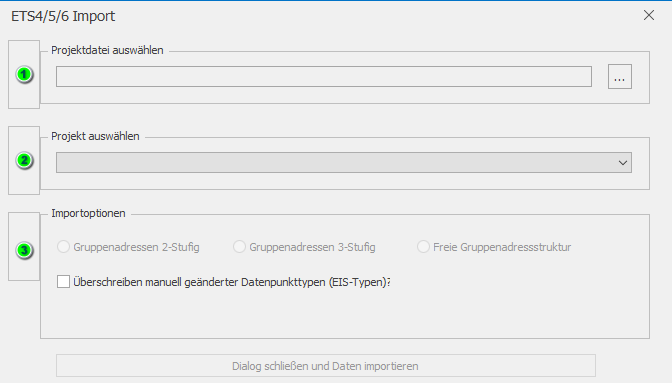

Import-Dialog
Hier kann die gewünschte Datenbank sowie das Projekt gewählt werden.
Ist der Import erfolgreich, erscheinen alle Gruppenadressen des Projektes in der Datenpunktliste. Siehe auch im Kapitel Projektieren unter KNX-Treiber einfügen, konfigurieren.
