Anleitung zur Einrichtung einer GIRA-TKS Türkommunikations-Anlage in den EisBär SCADA
Auszug aus GIRA TKS-IP-Gateway Handbuch
Hinweise zur Bedienung und Inbetriebnahme von IP-Telefonen
In der Konfiguration des IP-Telefons müssen die folgenden Einstellungen vorgenommen werden:
IP Port |
5060 |
|---|---|
Audio |
PCMU/PCMA |
Video |
H.264 |
Format |
QVGA bzw. 320x240 |
IP Server |
IP-Addresse des TKS-IP-Gateway eingeben |
IP User |

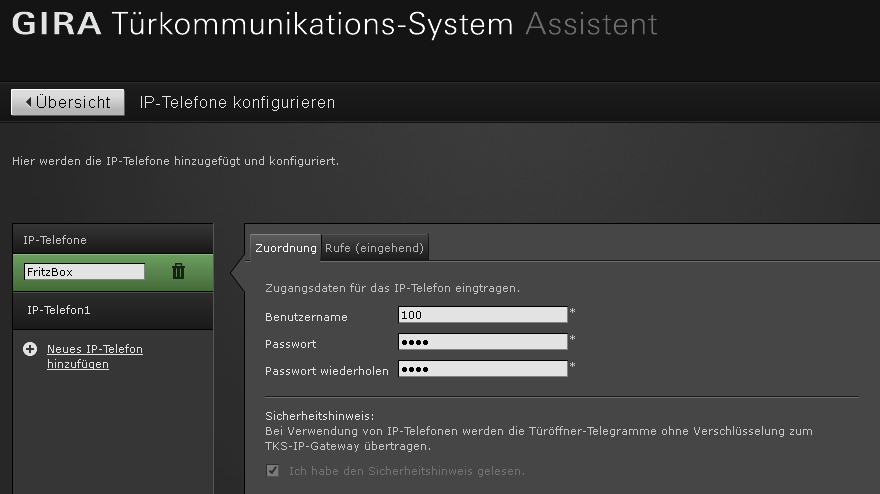

Benutzername unter Menüpunkt IP-Telefon im GIRA-Assistenten |
IP Password |
Password unter Menüpunkt IP-Telefon im GIRA-Assisstent „IP-User“ und „IP-Passwort“; müssen mit den Einstellungen im TKS-IP-Gateway übereinstimmen |
Türöffnerfunktion über das IP-Telefon auslösen
Wenn nach einem Türruf „*0“ gedrückt wird, wird die Türöffnerfunktion aktiviert.
Voraussetzungen:
• Der TKS-Aktor wurde der entsprechenden Tür zugeordnet.
• Das IP-Telefon muss als DTMF-Übertragungsverfahren SIP-Info oder RTP (RFC2833) nutzen. Der EisBär-Client verwendet das RTP-Übertragungsverfahren
• DTMF via Inband wird vom TKS-IP-Gateway nicht unterstützt.
Inbetriebnahmebeispiele
Wichtig: Die in den folgenden Screenshots gezeigten IP-Adressen können je nach Netzwerk abweichen.
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Registrierung erforderlich |
x |
Ist das Häkchen gesetzt, muss die Video Türsprechstelle beim Proxy (Telefonzentrale/Vermittlungsstelle) mit Name und Passwort registriert werden. |
Anzeigename |
TKS-IP-Gateway |
Beliebiger Name, der bei einer Verbindung an der Gegenstelle angezeigt wird. |
Benutzername |
100 |
Name des Benutzers in der Server Domain. Meist identisch mit dem Registriername. |
Registriername |
100 |
Name zur Registrierung am Proxy. |
Passwort |
100 |
Passwort zur Registrierung am Proxy-Server (Telefonzentrale/Vermittlungsstelle). |
Domain Server Host |
192.168.100.16 |
Domain des Proxy, teilweise auch als Realm bezeichnet. In vielen Fällen wird hier auch die IP-Adresse des Proxy eingetragen. |
Proxy IP |
192.168.100.16 |
IP-Adresse des Proxy-Servers (Telefonzentrale/Vermittlungsstelle). |
Proxy Port |
5060 |
SIP-Port des Proxy-Servers zur Registrierung. |
DTMF Signal Tür öffnen |
*0 |
DTMF Signal-Ton, der zum Öffnen der Tür gesendet wird. |
DTMF Signal Licht schalten |
|
DTMF Signal-Ton, der zum schalten der Beleuchtung gesendet wird. |
Nummer/Name Sprechstelle |
|
Interne Nummer bzw. Name der Sprechstelle am Proxy-Server (Telefonzentrale/Vermittlungsstelle). |
IP Kamera URL/Pfad zum MJPG-Stream |
|
URL/Pfad zum MJPG-Stream in der IP-Kamera, z.B. http://<IP>/<Pfad/xxxx.mjpg> |
IP Kamera Benutzername |
|
Benutzername zur Anmeldung an der Kamera, falls ein Zugriff anonym nicht möglich ist. |
IP Kamera Passwort |
|
Passwort des Benutzers zur Anmeldung an der Kamera. |
IP Kamera Bilder pro Sekunde (0-20) |
5 |
Refreshrate der Bildanzeige. Die eingestellte Anzahl Bilder der Kamera wird, je Sekunde, dargestellt. 0 = Geschwindigkeit von IP Kamera |
