EisBär liefert jetzt vorgefertigte eSankey-Diagramme zur Visualisierung von Energie- und Datenströmen mit. Diese ermöglichen eine anschauliche Darstellung von Verbrauchs- und Flussdaten direkt in der EisBaer-Visualisierung.

Wir bieten Diagramme für verschiedene Gebäudetypen an, darunter Einfamilienhäuser und Mehrfamilienhäuser. Diese vorkonfigurierten Diagramme helfen, Energieflüsse schnell und effizient zu analysieren. Die vorgefertigten eSankey-Diagramme werden bei der Installation oder Update automatisch im Order C:\ProgramData\Alexander Maier GmbH\EisBär XX\eSankey bereitgestellt.



Downloadlink: Privathaus_1 -Mustervorlage

Allgemeine Info zu Mustervorlagen (SCADAComp):

Gewünschte SCADAComp-Datei herunterladen und die ZIP-Datei in einem leeren Ordner entpacken. Im EisBär-Editor-Ribbon unter Projekt die Option "Komponenten importieren" starten und die Vorlage laden. Sollte eine Konvertierung nötig sein, da die EisBär-Version neuer ist,  mit JA den Vorgang bestätigen. Um die Funktionalität zu erhalten, beim Einfügen die Option: "Neue Netze erzeugen" als Kopierregel auswählen.

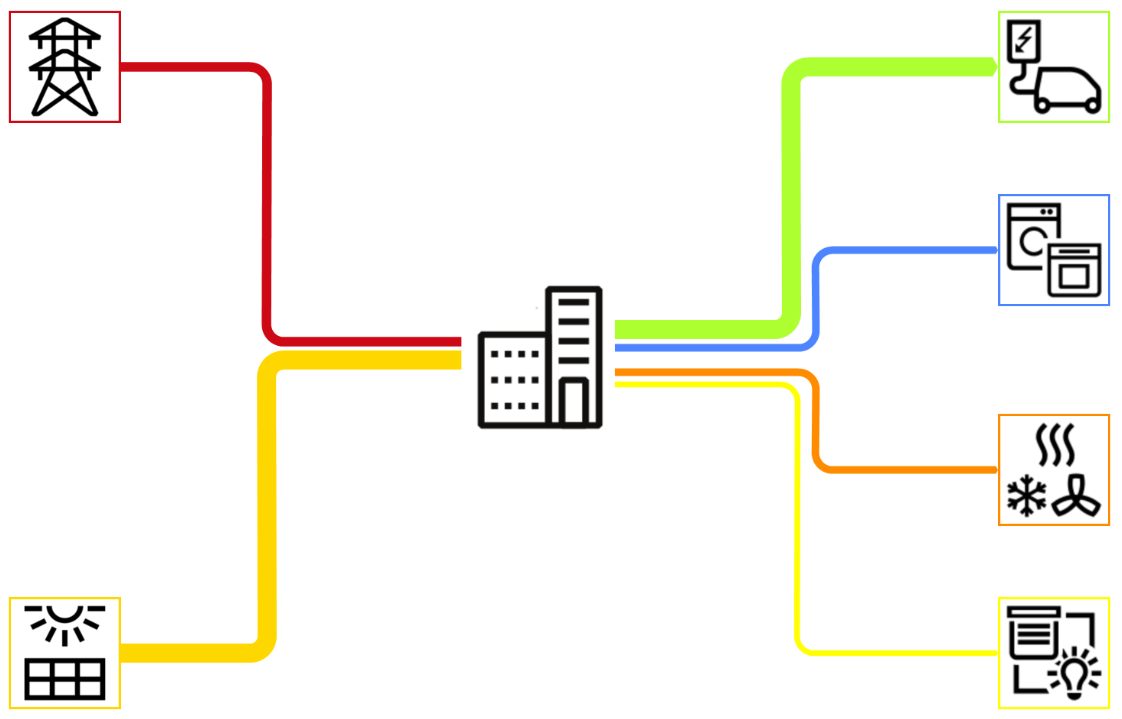

Keys für Einfamilienhaus:

Netzbezug

PV

Batterie

Ladestation

Hausgeraete

HLK

Verbrauch_Allgemein

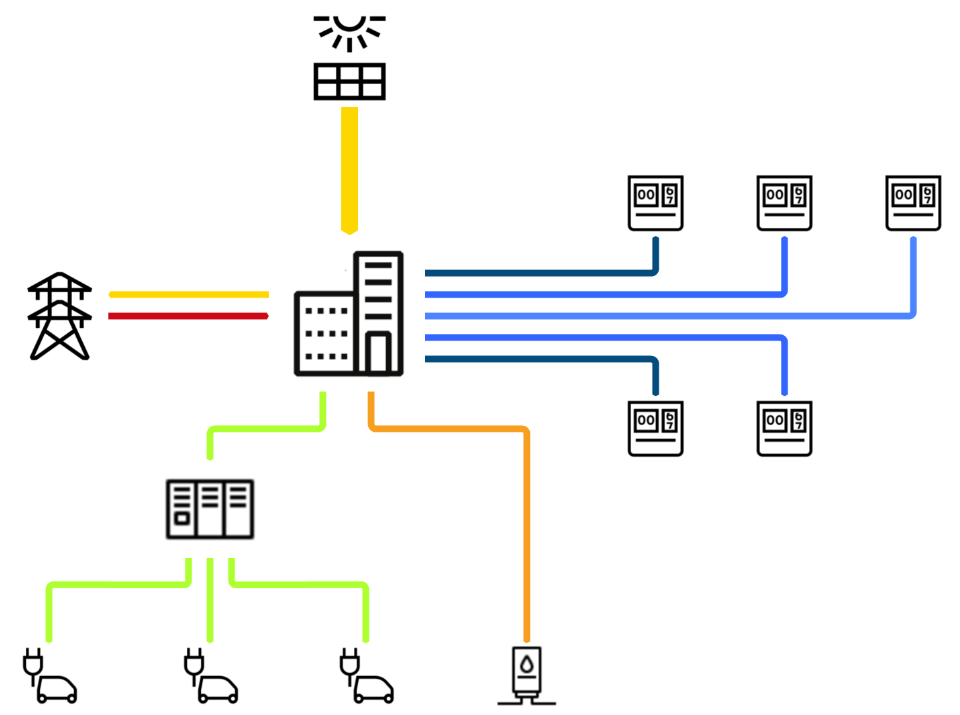

Keys für Mehrfamilienhaus_1:

Netzbezug

PV

Ladestation1

Ladestation2

Ladestation3

UV1

UV2

UV3

UV4

UV5

HLK

UV_Allgemein

Netzeinspeisung

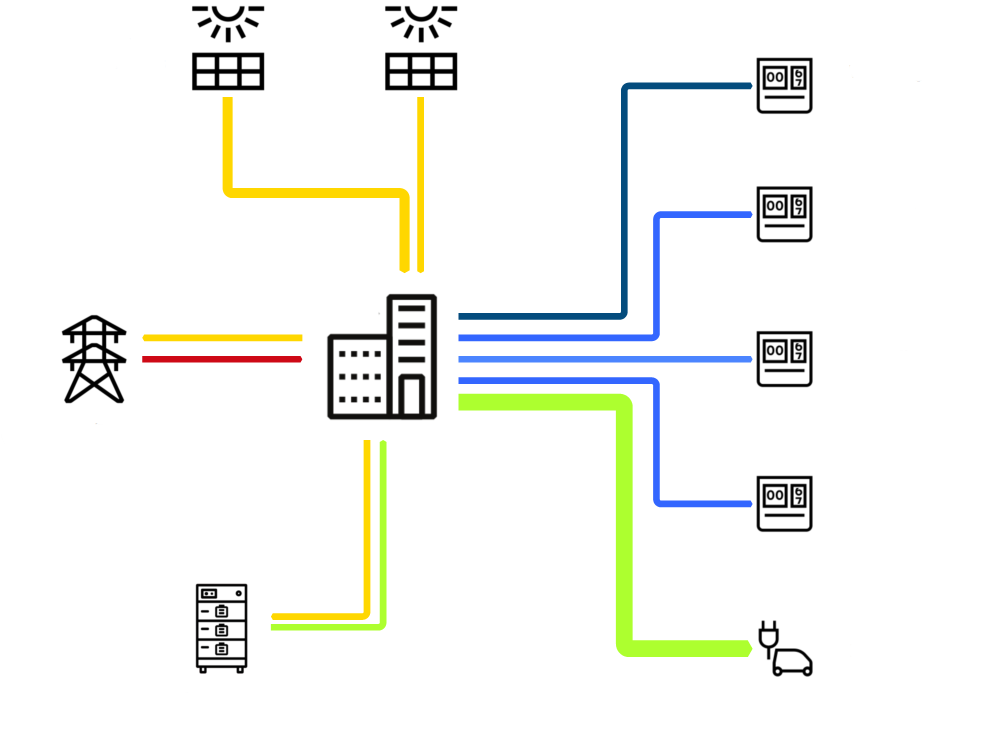

Keys für Mehrfamilienhaus_2:

Netzbezug

Charger

UV2

UV3

UV4

UV5

Netzeinspeisung

PV1

PV2

PV2Batt

Batt2Home

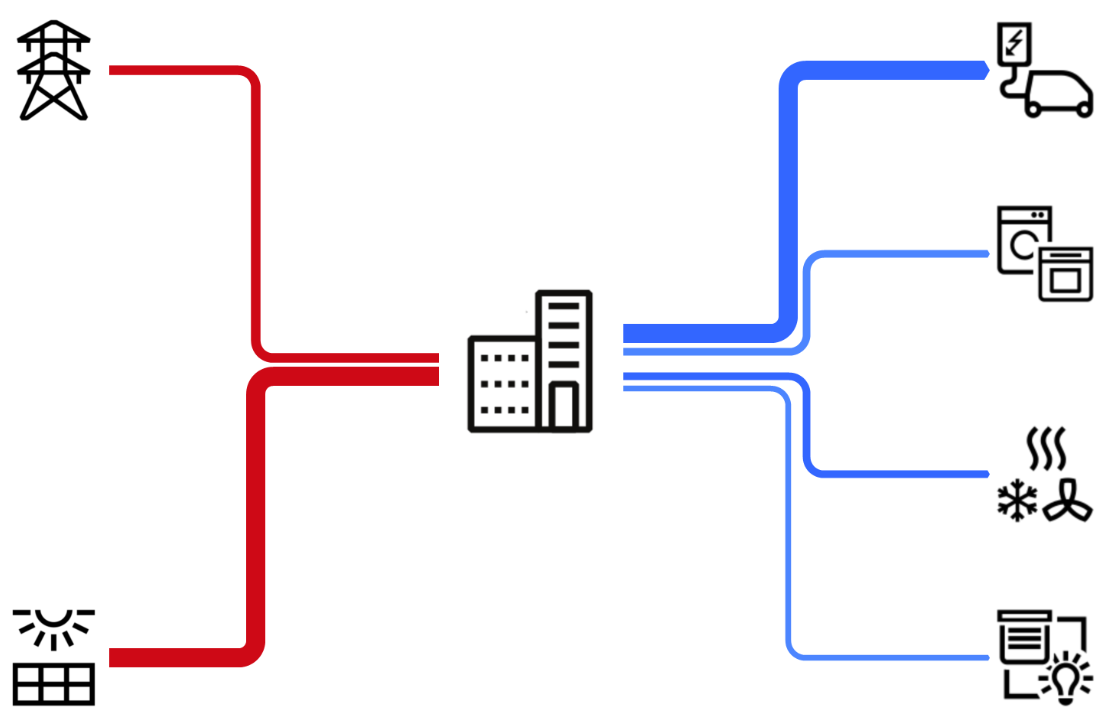

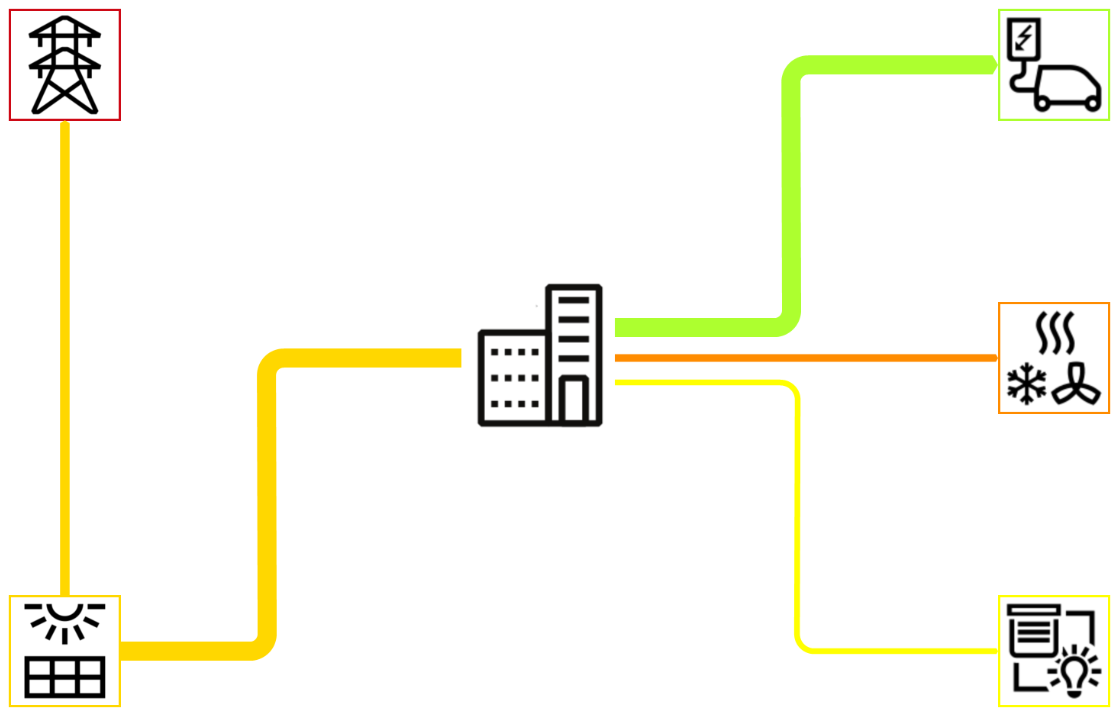

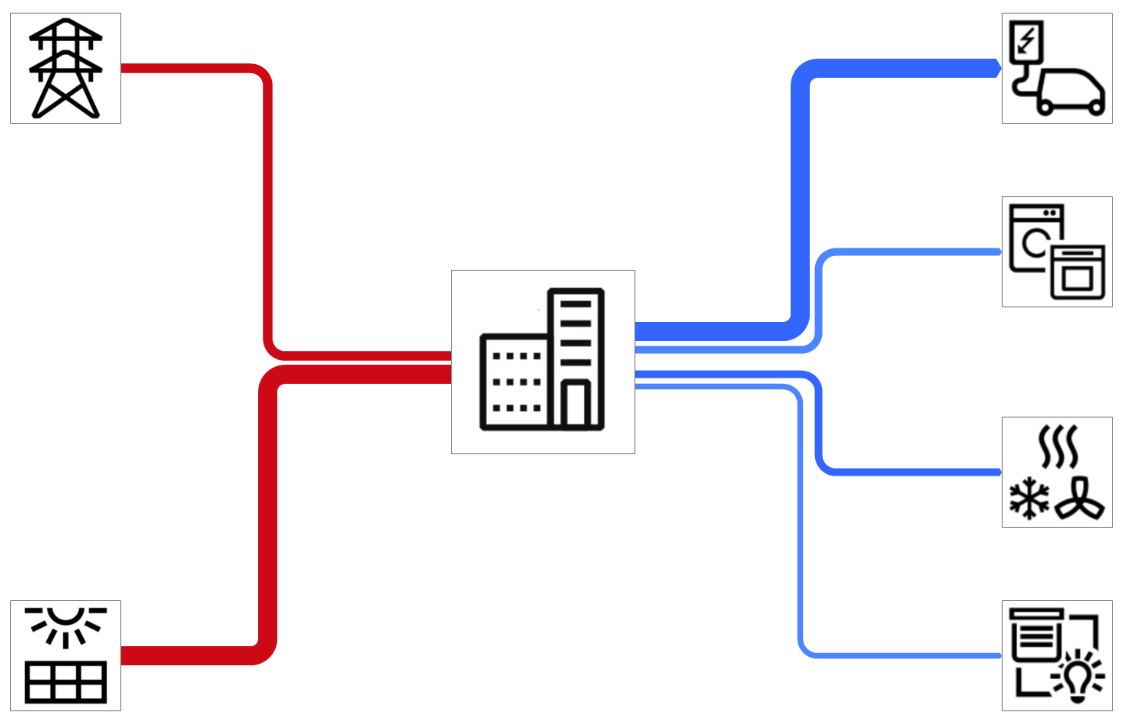

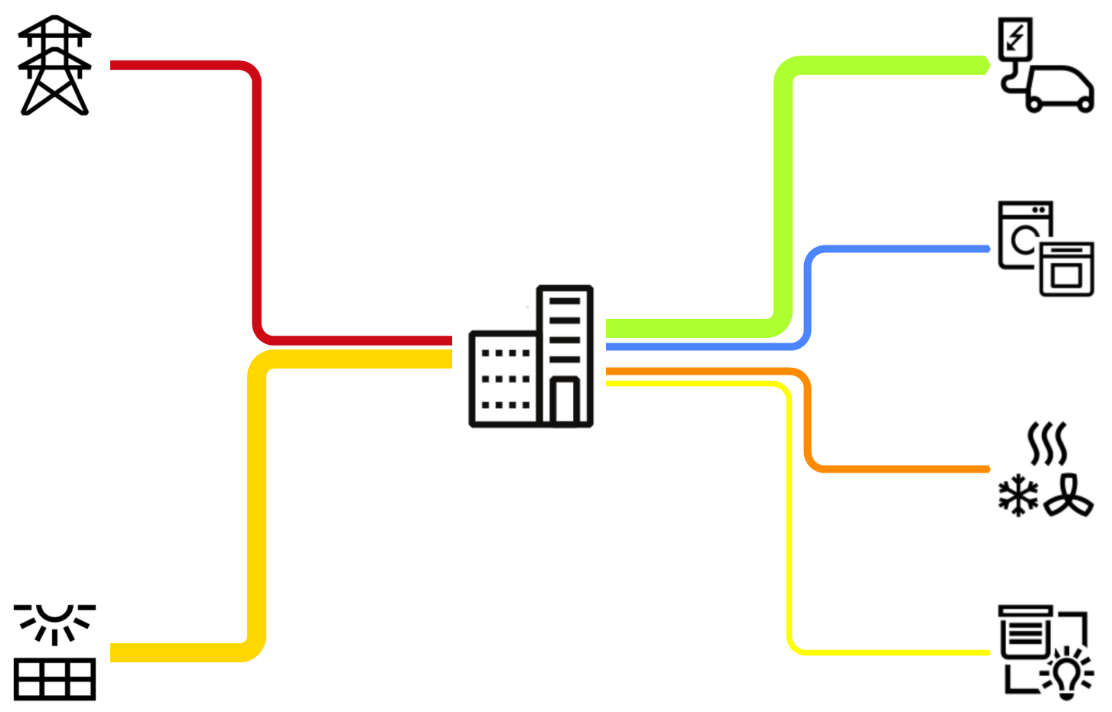

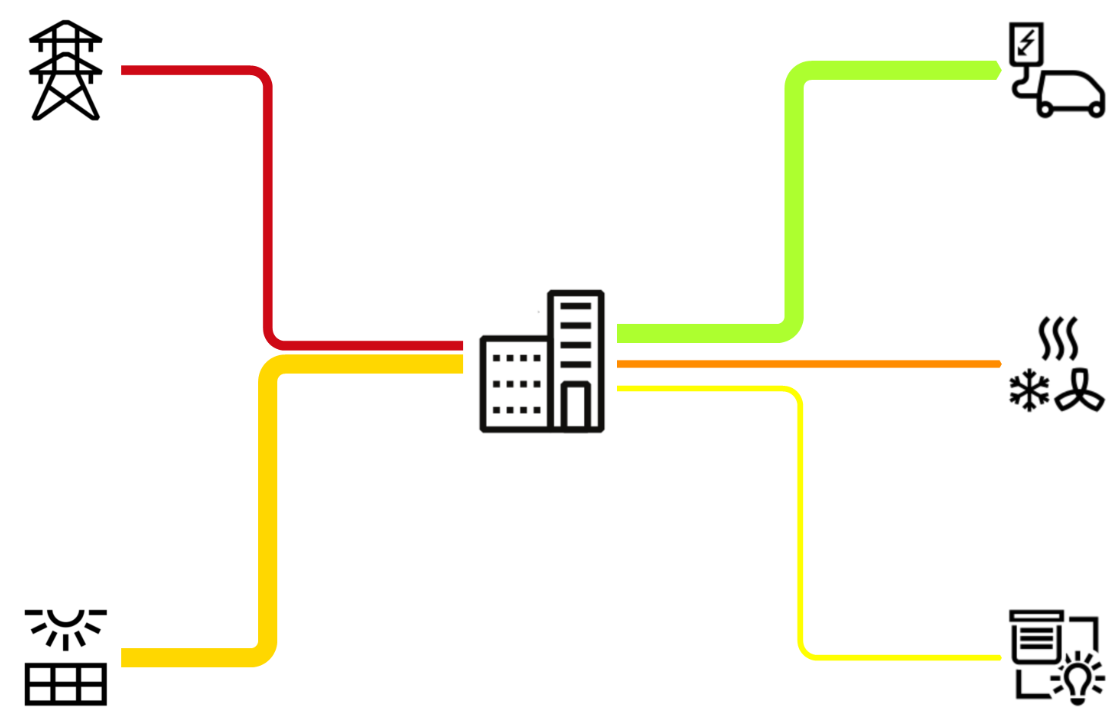

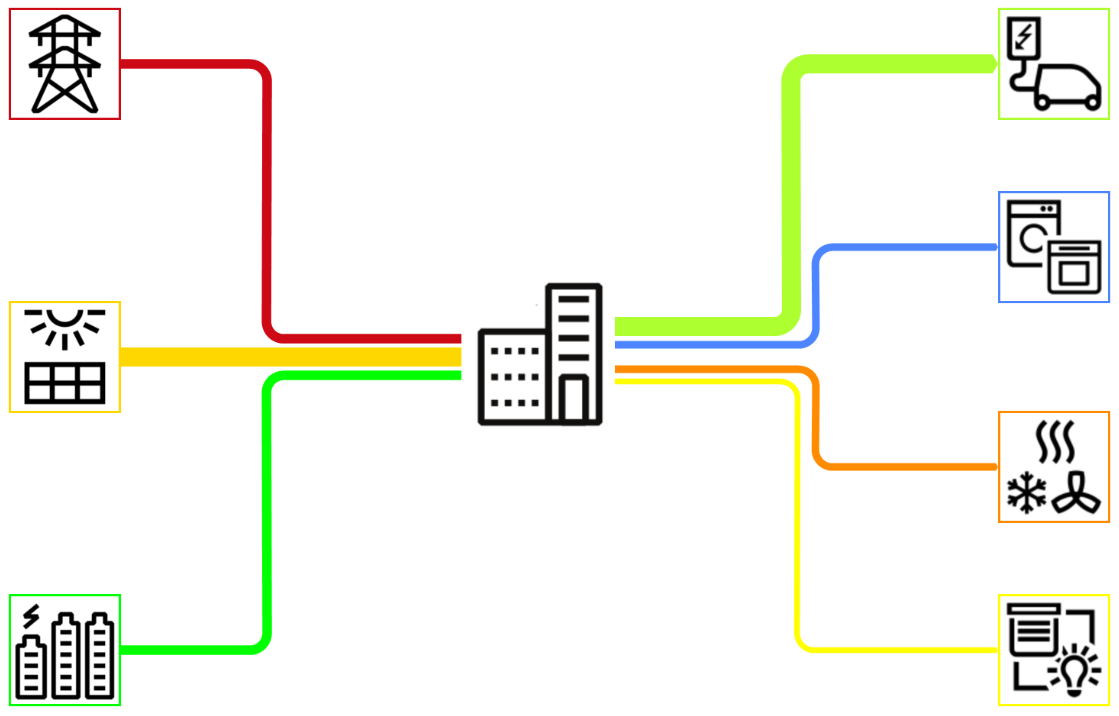

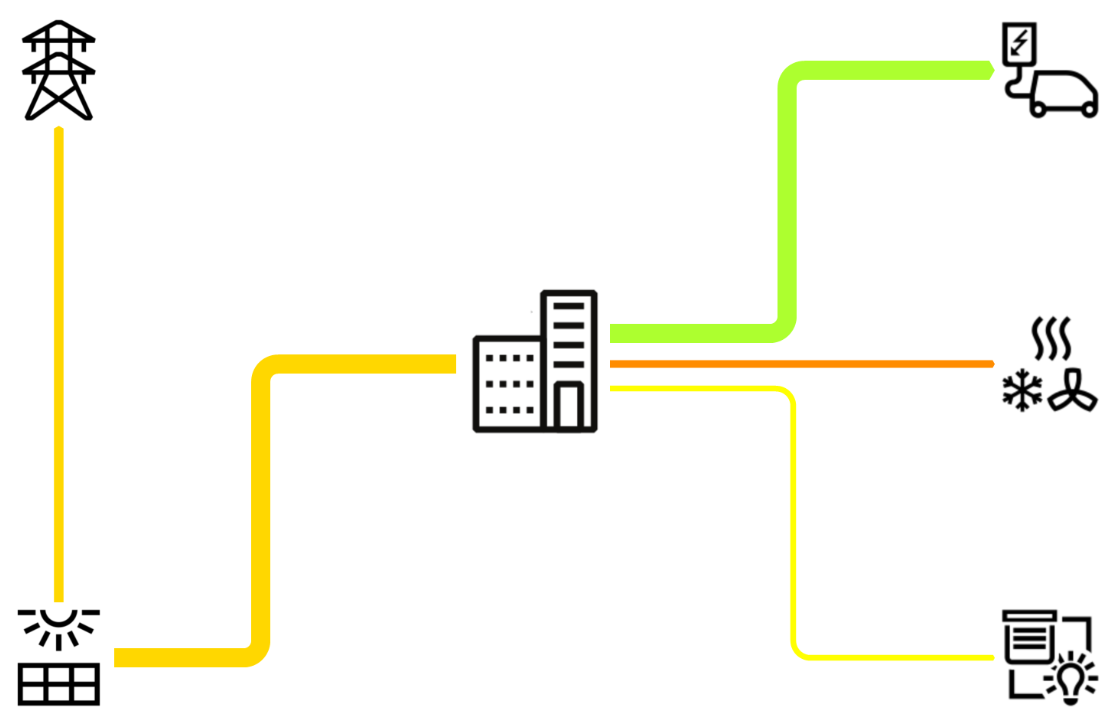

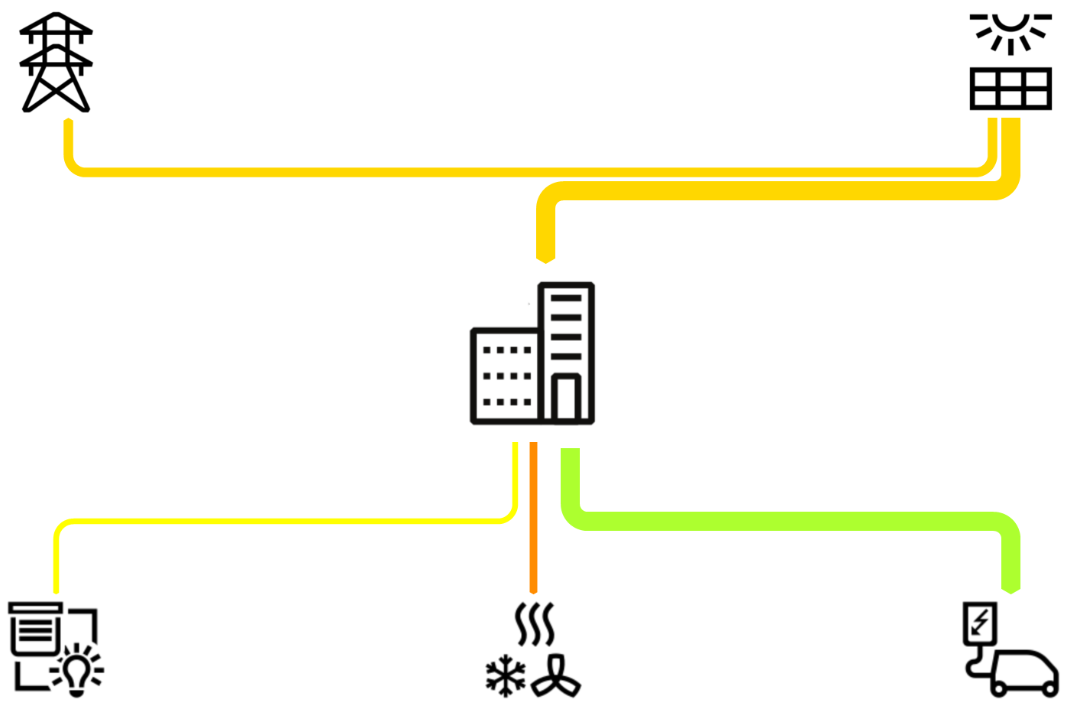

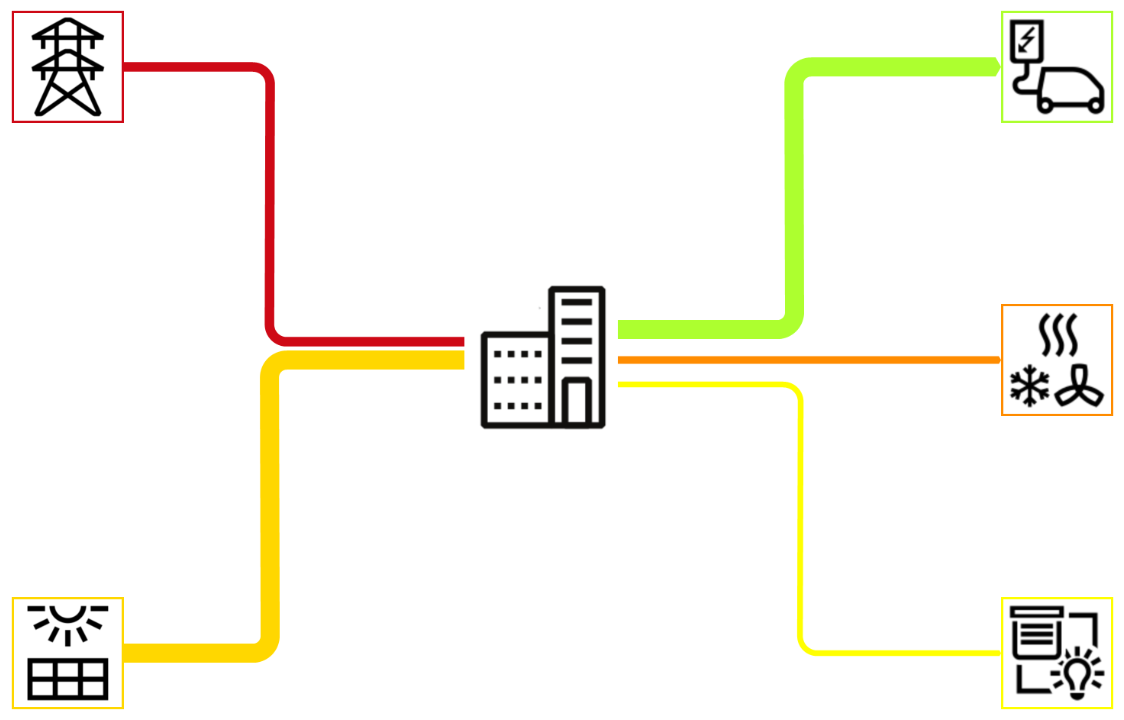

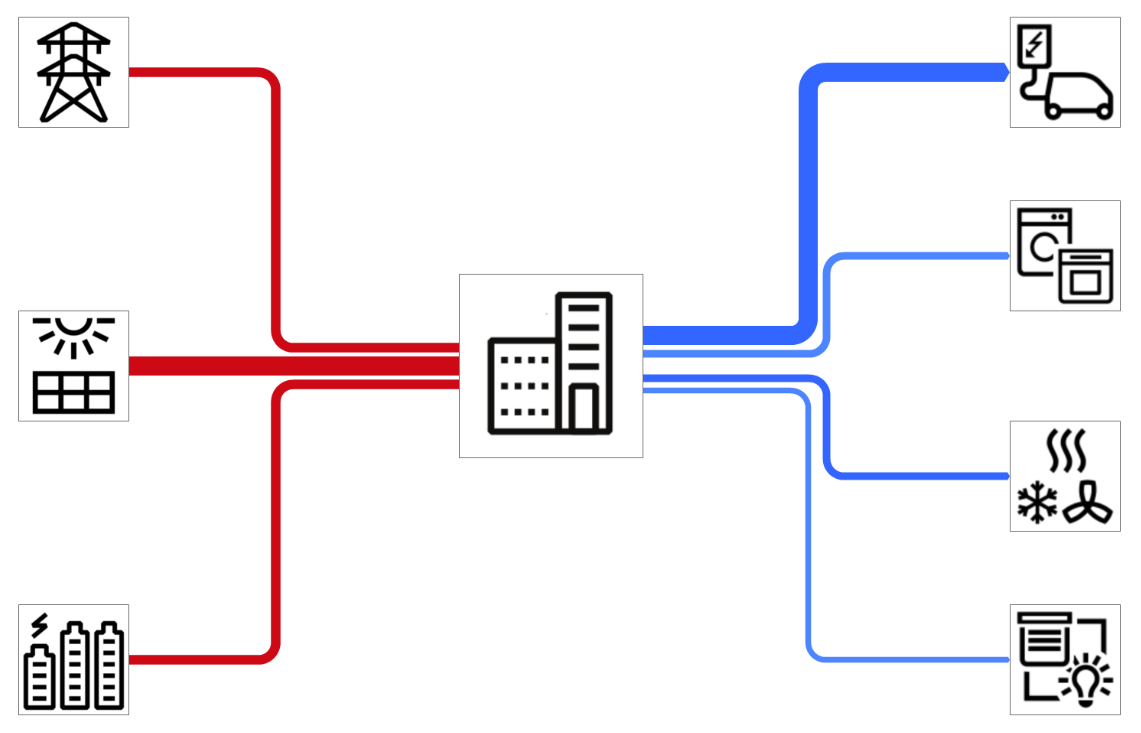

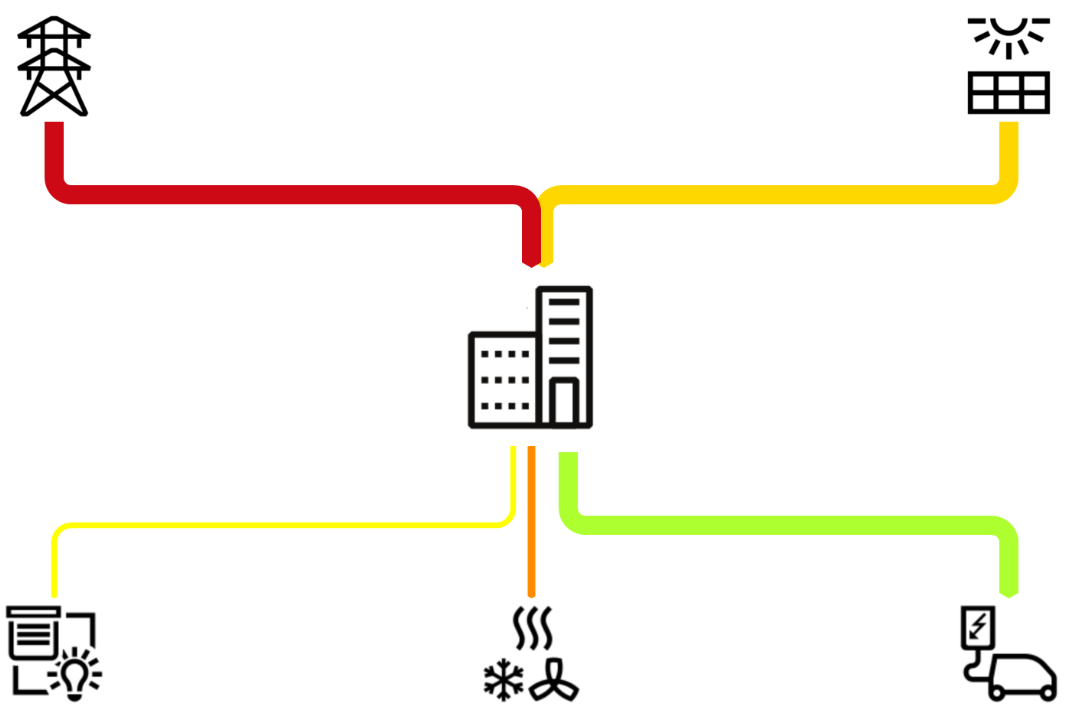

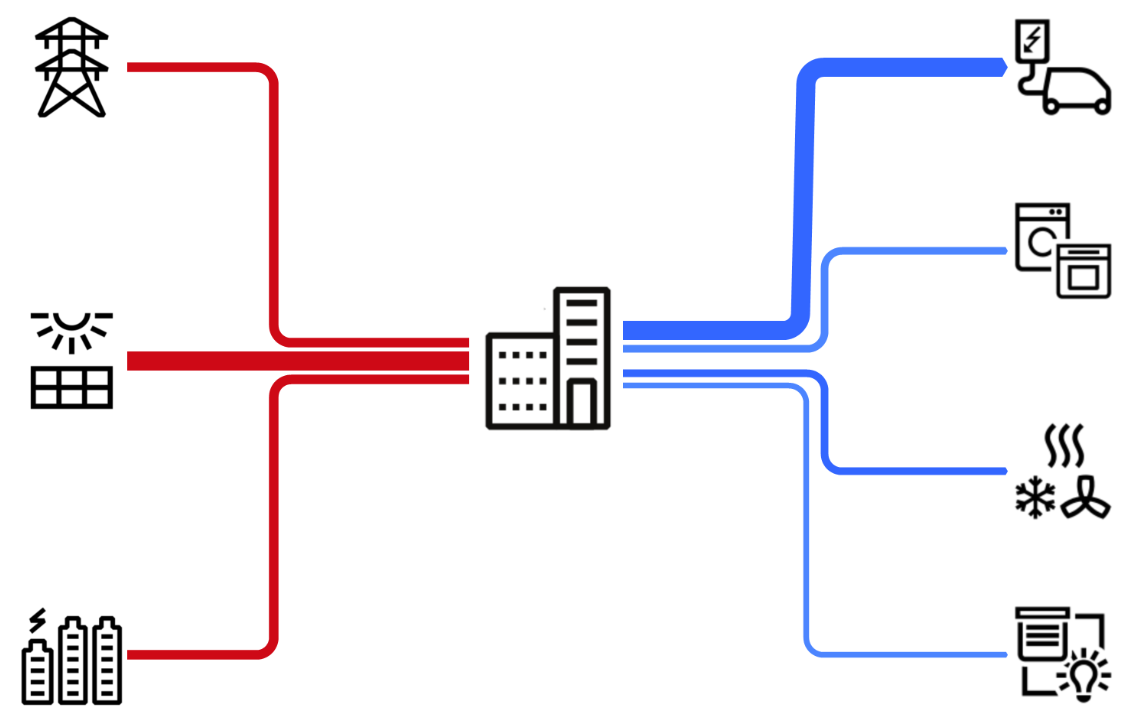

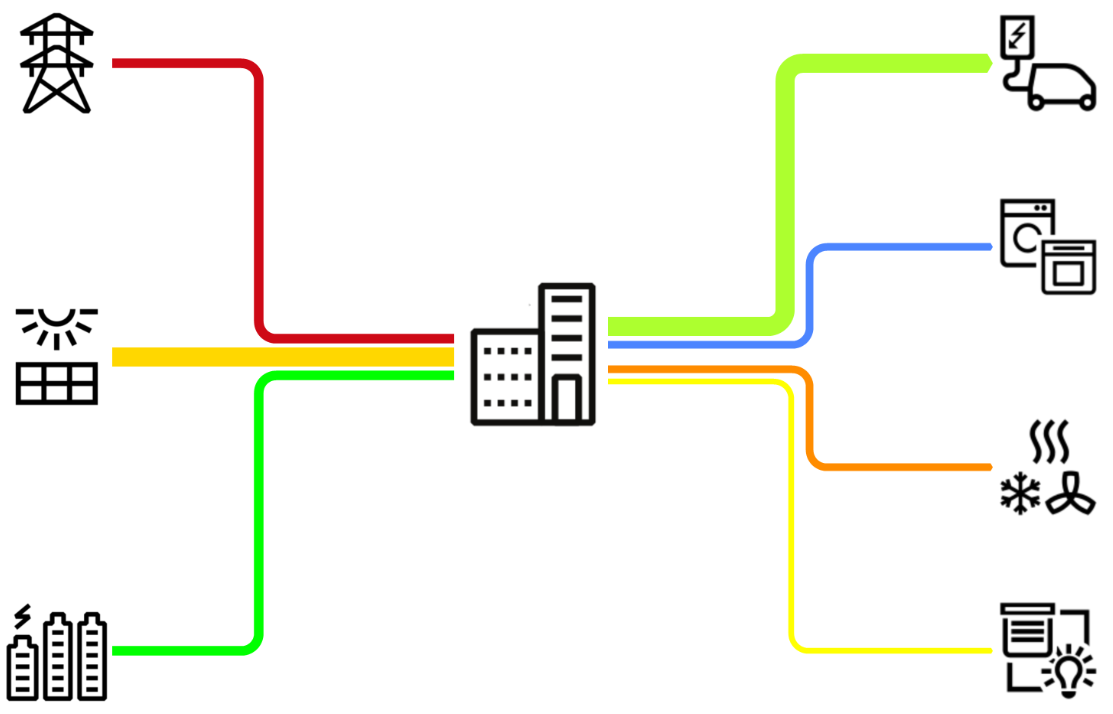

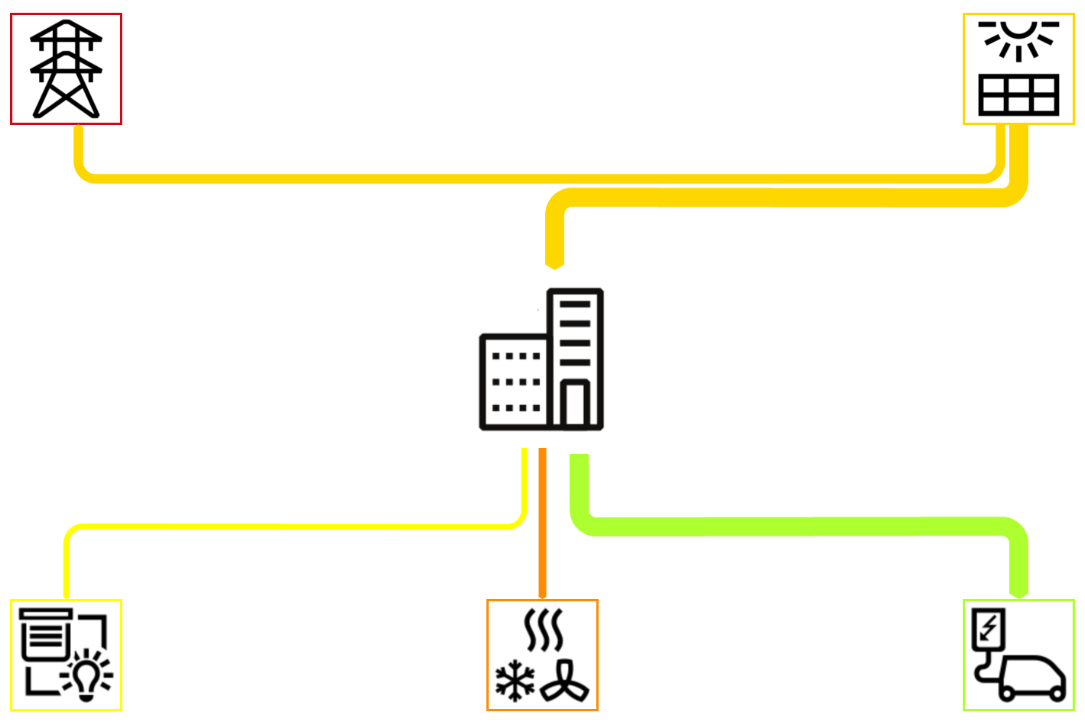

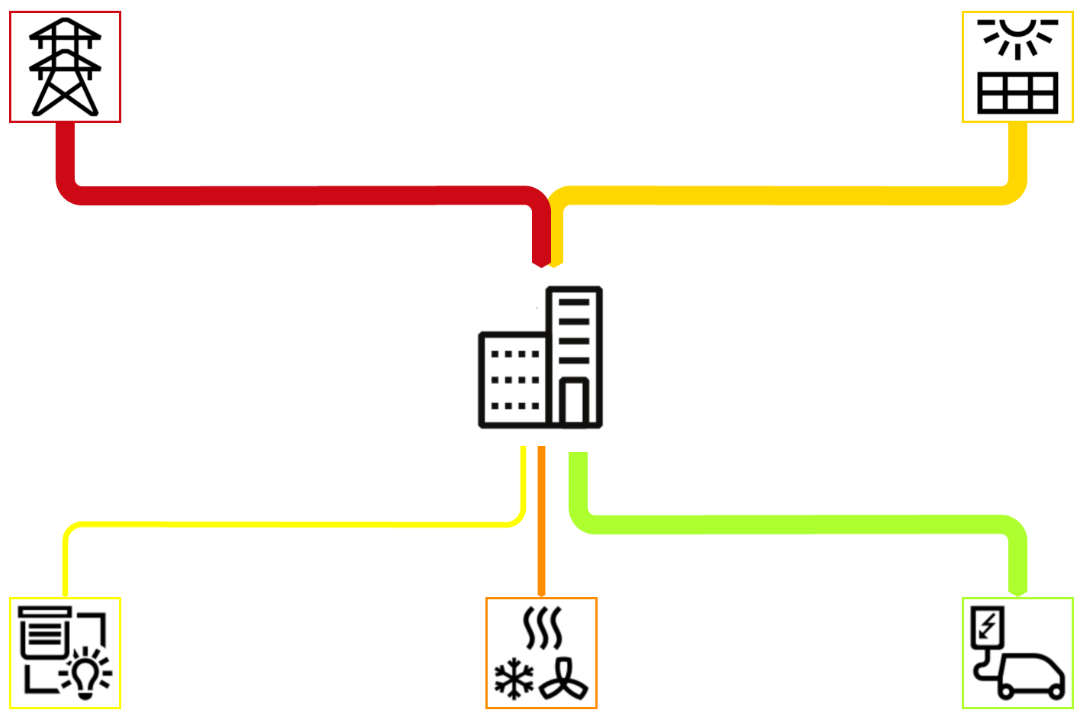

Vorlagen:
