Importmöglichkeit der ETS Gruppenadressen im XML-Format. Es wird nur das ETS XML Format unterstützt. Die XML-Datei enthält keine Objektorientierte Zuordnungen. Deshalb muss mit Statusrückmeldungen gearbeitet werden. Das "Lesen-Flag" muss manuell gesetzt werden.

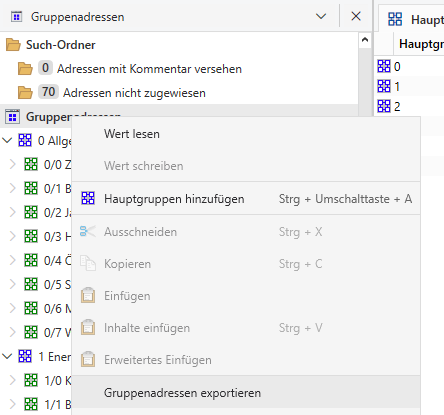

In der ETS wird die XML-Datei mit einem rechten Mausklick in der Gruppenadressansicht exportiert.
1.Starten Sie den Editor.
2.Öffnen Sie ihr Projekt und selektieren die KNX-Verbindung.

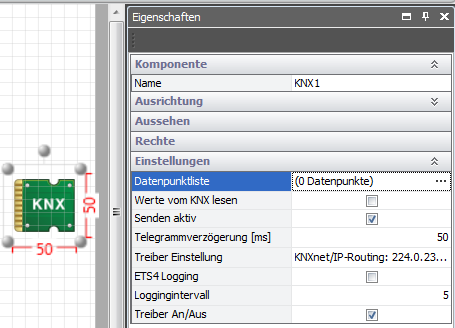

3.Markieren Sie die Komponente KNX und klicken Sie im Eigenschaftsfenster bei "Datenpunktliste" auf die rechte Schaltfläche. Es öffnet sich das Datenpunkte-Fenster. Oder klicken sie auf die Komponente doppelt.
4.Öffnen Sie im Dateimenü oben links "GA Xml Import".
5.Der Import erfolgt in 2 Arbeitsschritten.
Schritt 1
Wählen der ETS5/6-XML-Datei aus. Diese müssen Sie zuvor aus der ETS exportieren.
Schritt 2
Hier erfolgt die Anzeige welche Gruppenadressnotation verwendet wird: 2- oder 3-stufigen Darstellung bzw. freie Gruppenadressen-Struktur.
Mit dem Haken bei "Überschreiben manuell geänderte Datenpunkttypen" lässt sich festlegen, dass in der Datenpunktliste manuell eingestellte Datenpunkt-Typen nicht überschrieben werden dürfen. Die Datentypen werden dann trotzdem, wie in der ETS eingestellt, übernommen. Im Normalfall wird dieser Haken nicht aktiviert.
Bestätigen Sie den Dialog mit einem Klick auf "Schließen und Importieren".
Die ETS-Daten werden jetzt automatisch in den EisBär-Editor importiert und in der Datenpunktliste angezeigt.
Beispiel der ETS5/6 XML-Datei:
<?xml version="1.0" encoding="utf-8" standalone="yes"?>
<GroupAddress-Export xmlns="http://knx.org/xml/ga-export/01">
<GroupRange Name="Keller" RangeStart="2048" RangeEnd="4095">
<GroupRange Name="Keller Strom" RangeStart="2304" RangeEnd="2559">
<GroupAddress Name="Werkstatt Srom (A)" Address="1/1/1" DPTs="DPST-1-1" />
<GroupAddress Name="Keller Stromkreis (B)" Address="1/1/2" DPTs="DPST-1-1" />
<GroupAddress Name="Öllager Strom/Licht (C)" Address="1/1/3" DPTs="DPST-1-1" />
<GroupAddress Name="Keller Stromkreis (D)" Address="1/1/4" DPTs="DPST-1-1" />
<GroupAddress Name="Zentral Aus Strom" Address="1/1/99" DPTs="DPST-1-1" />
</GroupRange>
</GroupRange>
<GroupRange Name="Fassade West" RangeStart="4096" RangeEnd="6143" Description="Fassade West">
<GroupRange Name="EG Rolladen" RangeStart="4352" RangeEnd="4607" Description="EG Rollladen">
<GroupAddress Name="Wohnzimmer Fenster 1bit Stopp" Address="2/1/10" Description="Wohnzimmer Fenster 1bit Stopp" />
<GroupAddress Name="Wohnzimmer Fenster 1bit Bewegobjekt" Address="2/1/11" Description="Wohnzimmer Fenster 1bit Bewegobjekt" />
</GroupRange>
</GroupAddress-Export>
