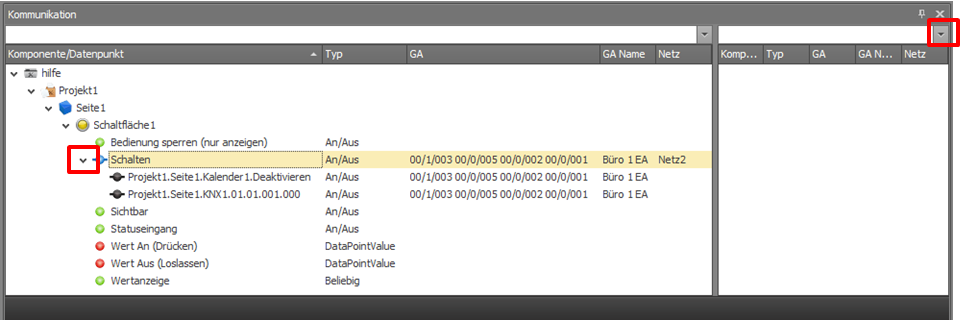

Das Fenster Kommunikation dient der Verknüpfung der einzelnen Komponenten mit Datenpunkten z.B. vom KNX-Treiber.
Werden Datenpunkte verbunden entstehen Netze. Diese Netze sind vom Prinzip wie Gruppenadressen in der ETS. Sie können jedoch nicht benannt werden und entstehen automatisch durch das Verknüpfen.
Im linken Teil sieht man die Datenpunkte der aktuellen Auswahl, im rechten Teil können z. B. die Datenpunkte einer Komponente auf einer anderen Seite angezeigt werden. So wird das Seitenübergreifende verknüpfen möglich. Hierzu muss über die Pfeilschaltfläche das Pull-Down-Menü geöffnet werden und die entsprechende Seite geöffnet werden.
Bei jedem Datenpunkt ist eine Kurzbeschreibung vorhanden sowie der jeweilige Datenpunkttyp. Bei vorhandener Verknüpfung werden der interne Netz-Name, die KNX Gruppenadresse und der KNX Gruppenadress-Name angezeigt. Über den Pfeil vor einem Datenpunkt können alle verknüpften Komponenten ein- und ausgeblendet werden.
Über die Farbkodierung wird unterschieden, ob es sich um einen Eingang, Ausgang oder Bidirektionalen Datenpunkt handelt. Verknüpfte Komponenten werden mit einem Balken im Datenpunkt angezeigt.
|
Eingang (Befehle werden nur empfangen, es wird nichts über diesen Datenpunkt gesendet) |
|
Ein-/ Ausgang (Bidirektional, Senden und Empfangen) |
|
Ausgang (es wird nur gesendet, es ist kein empfangen möglich) |
|
verknüpfte Komponente (Projektname. Seitenname. Komponentenname. Datenpunktname). Mit Doppelklick oder rechts-klick --> "Verbundene Komponente auswählen" wird auf die Seite der Komponente gewechselt. |
Mit entfernen oder einem rechten Mausklick auf den Datenpunkt lässt sich das Netz von einem Datenpunkt trennen.
Mit Doppelklick oder Rechts-klick (Verbundene Komponente auswählen) auf den Datenpunkt einer verknüpften Komponente (schwarz) wird auf die Seite der Komponente gewechselt.
