Aktivierte Stationen [Text]

Ausgang

Komma separierte Ausgabe der aktiven Stationen. Dies kann z.B. für die Listenauswahl verwendet werden.

Aktuelle ID-Tag Datei [Dateiname]

Ausgang

Ausgabe der URL für die ID-Tag Datei (Speicherpfad)

Aktuelle ID-Tag Listenversion

Ausgang

Ausgabe der ID-Tag Version (Zahl). Die Versionsnummer wird bei jedem Import um eins erhöht.

Alle Logs (oder nur des Monats) an Admin senden

Eingang

beliebiger Wert (außer TRUE) -> Triggert das Senden aller Daten an den Administrator

TRUE -> Triggert das Senden aller bisheriger Daten des aktuellen Monats an den Administrator

Alle Logs des letzten Monats an Admin (und Benutzer) senden

Eingang

beliebiger Wert (außer TRUE) -> Triggert das Senden aller Daten des vergangenen Monats nur an den Administrator

TRUE ->  Triggert das Senden aller Daten des vergangenen Monats an den Administrator und die Benutzer. Die Benutzer erhalten nur deren Daten.

Alle Profile löschen

Eingang

Ladeprofile aller Ladestationen werden gelöscht

Alternative E-Mail Adresse für unbekannte Nutzer

Bidirektional

Ändern der alternativen Mailadresse (wird verwendet, wenn keine Benutzeradresse im Kanaleditor hinterlegt ist)

Bekannte Stationsnamen [Text]

Ausgang

Komma separierte Ausgabe der bekannten Stationen vom OCPP. Wird auch bei dem DLM V2 am Datenpunkt "Bekannte Ladestationen (OCPP)" im Ordner Dynamisch --> ID Tags verwendet.

Datenbank exportieren (Dateiname)

Eingang

Exportiert die OCPP Datenbank(en) (die Transaktionsdatenbank, die Nutzerdatenbank und diverse Werte aus der Runtime-DB wie z.B. die zuletzt vergebene Transaktions-ID) in entsprechende Dateien. Der Pfad muss in dem DP angegeben werden - z.B. über Dateiauswahlkomponente

Es werden 3 Dateien angelegt.

- Die Transaktionsdaten mit dem angegebenen Dateinamen

- Die User-ID Daten mit angehängten "_users" im Dateinamen

- Die RuntimeDaten mit angehängten "_runtime" im Dateinamen

Datenbank importieren (Dateiname)

Eingang

Auswahl bzw Angabe der Transaktionsdaten-Datei. Die anderen beiden werden im gleichen Ordner mit den o.g. Namensschema gesucht und entsprechend importiert

Datenbank löschen

Eingang

Löscht die Transaktionsdatenbank

Diagnose (immer ausführlich) [Text]

Ausgang

Verbunden mit dem Eingang [Signal] des Protokollfensters werden dort die Diagnoseinformationen angezeigt.

Diagnose (Mail) [Text]

Ausgang

Verbunden mit dem Eingang [Signal] des Protokollfensters werden dort die Diagnoseinformationen angezeigt.

Diagnose (MQTT) [Text]

Ausgang

Verbunden mit dem Eingang [Signal] des Protokollfensters werden dort die Diagnoseinformationen angezeigt.

Diagnose [Text]

Ausgang

Verbunden mit dem Eingang [Signal] des Protokollfensters werden dort die Diagnoseinformationen angezeigt.

Dynamisch

Ordner

Beinhaltet die Datenpunkte für die angelegten Ladestationen (siehe unten)

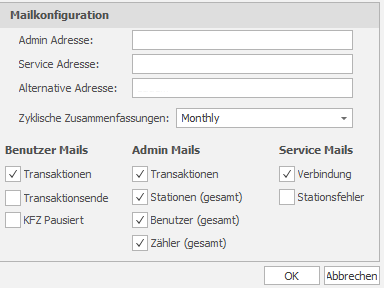

E-Mail Adresse des Admins

Bidirektional

Die E-Mail Adresse des Administrators / der Administratoren kann über diesen Datenpunkt zur Laufzeit geändert werden. Mehrere Adressen werden mit einem ; getrennt.

E-Mails an Benutzer senden (Ladeunterbrechung)

Bidirektional

(De) aktivieren der E-Mail Benachrichtigung an den Benutzer, wenn der Ladezustand auf "Ladeunterbrechung" wechselt.

E-Mails an Benutzer senden (Transaktionsende)

Bidirektional

(De) aktivieren der E-Mail Benachrichtigung an den Benutzer, wenn der Ladezustand auf "Transaktionsende" (fertig geladen) wechselt.

Energiezähler aller Stationen zurücksetzen

Eingang

Über ein beliebiges Signal, werden die Zählerstände aller Ladestationen auf 0 gesetzt.

Erweiterte Diagnose

Eingang

Die Ausgabe der Diagnose kann mit einem An-Wert erweitert werden.

ID Karten Einlernmodus - hinzugefügter ID-Tag

Ausgang

Rückmeldung des letzten hinzugefügten ID-Tags durch den Einlernmodus.

ID Karten Einlernmodus (global)

Eingang

Mit einem AN-Signal wird der Lernmodus aktiviert. Dadurch können neue ID Karten an einer Ladestation eingelesen werden. Dieser Tag ist für alle Ladestationen gültig.

ID Karten Einlernmodus (stationsweise)

Eingang

Mit einem AN-Signal wird der Lernmodus aktiviert. Dadurch können neue ID Karten für die eine Ladestation eingelesen werden, an der die Karte gehalten wird.

ID Tags

Ordner

Dieser Ordner beinhaltet Datenpunkte zum Auslesen oder Eingeben der ID-Tag Konfiguration.

ID-Tags [CSV-String]

Ausgang

Ausgabe der ID-TAGs als Text, wenn der Datenpunkt ID-Tags exportieren [CSV-String] getriggert wurde.

ID-Tags exportieren [CSV-String]

Eingang

Trigger Eingang, um die ID-TAGs am Ausgang ID-Tags [CSV-String] auszugeben.

ID-Tags exportieren [Dateiname]

Eingang

Durch Angabe des absoluten Speicherpfades, werden die ID-Tags exportiert. (Aufbau der CSV-Datei siehe unten)

ID-Tags importieren - Ergebnis

Ausgang

Ausgabe in Textform, wob der Import erfolgreich war oder nicht.

ID-Tags importieren [CSV-String]

Eingang

Durch Eingabe der ID-TAGs als CSV-Text, kann hier die Liste importiert werden

ID-Tags importieren [Dateiname]

Eingang

Durch Angabe des absoluten Speicherpfades der CSV-Datei, werden die ID-Tags importiert. (Aufbau der CSV-Datei siehe unten)

ID Tags mit allen Stationen synchronisieren

Eingang

Die importierten ID-Tags werden mit allen verbundenen Ladestationen synchronisiert, sofern dies möglich ist. Ggf. bestehen Einschränkungen durch die Ladestation selbst.

ID Tags mit allen Stationen synchronisieren (Fortschritt [%])

Ausgang

Ausgabe des prozentualen Fortschritts, der Synchronisation.

ID Tags mit allen Stationen synchronisieren (Läuft)

Ausgang

Solange die Synchronisation läuft, wird ein An-Signal ausgegeben. Ist diese abgeschlossen, wird ein Aus-Signal ausgegeben.

Kalendereditor (Benutzer - Global)

Bidirektional

Datenpunkt für den Kalender-Editor. Für Ladestationen (mit aktivierter Kalender Option) können Termine angelegt werden, in denen Sie benutzt werden dürfen.

Kalendereditor (Stationen)

Bidirektional

Datenpunkt für den Kalender-Editor. Für Ladestationen (mit aktivierter Kalender Option) können Termine angelegt werden, in denen Sie benutzt werden dürfen.

Ladehistorie

Bidirektional

Verbindung zur Komponente Ladehistorie (siehe auch Verbindungsschema).

Ladende Stationen [Text]

Ausgang

Gibt die Namen der Ladestationen aus, welche sich im Zustand "läd" befinden.

Ladepunktdaten

Bidirektional

Datenpunkt für die Verbindung zur Komponente OCPP Ladestationsdaten (siehe auch Verbindungsschema)

Ladepunkte belegt

Ausgang

Anzahl der belegten/verwendeten Ladestationen

Ladepunkte gesamt

Ausgang

Anzahl aller aktivierten Ladestationen

Ladepunkte gesamt (nicht verfügbar)

Ausgang

Anzahl aller inaktivierten Ladestationen

Ladepunkte ladend

Ausgang

Anzahl Ladestationen, welche derzeit ein Fahrzeug laden.

Ladepunkte online

Ausgang

Anzahl Ladepunkte, die über OCPP aktuell verbunden sind.

Ladepunkte verfügbar

Ausgang

Anzahl aller verfügbaren (verbunden und nicht belegter) Ladestationen

Ladestationen gesamt

Ausgang

Anzahl aller Ladestationen

Ladestationen online

Ausgang

Anzahl Ladestationen, die über OCPP aktuell verbunden sind.

Letzter abgewiesener ID-Tag

Ausgang

Ausgabe vom RFID-Tag, welcher zuletzt abgewiesen wurde.

Letzter akzeptierter ID-Tag

Ausgang

Ausgabe vom  RFID-Tag, welcher zuletzt akzeptiert wurde.

Logdateien aus Datenbank generieren

Eingang

Triggert das Erstellen einer Logdatei aus der Datenbank heraus.

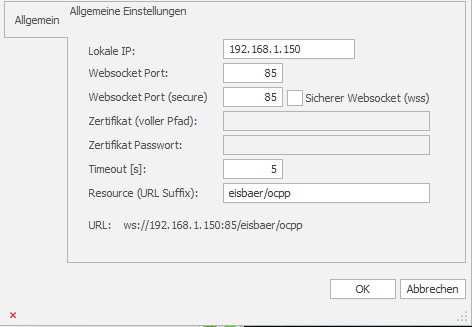

Lokale IP Adresse

Bidirektional

Datenpunkt, um die lokale IP-Adresse des OCPP Servers zur Laufzeit ändern zu können.

Mailversand aktivieren

Bidirektional

(De) aktiviert den E-Mailversand an

MQTT Topics exportieren

Eingang

Erzeugt die MQTT Topics aus den OCPP Einstellungen.

MQTT verbunden

Ausgang

Besteht eine Verbindung zum MQTT Broker, wird ein An-Signal ausgegeben. Ansonsten ein Aus-Signal.

Nachrichten (reduziert) [Text]

Ausgang

Ausgabe der empfangenen Nachrichten von der Ladestation oder Remote-Backend in Textform. Hierbei wird die Ausgabe auf das Wesentliche reduziert.

Nachrichten [Text]

Ausgang

Ausgabe der empfangenen Nachrichten von der Ladestation oder Remote-Backend in Textform.

Server läuft

Ausgang

Ausgabe, ob der Backend Server läuft oder nicht.

Treiber An/Aus

Bidirektional

Treiber Ein- oder Ausschalten.

Unbekannte Stationen [Text]

Ausgang

Ausgabe der Ladestation-ID, die sich anmelden wollten, aber nicht akzeptiert wurden oder nicht bekannt sind.

Verbundene Stationen [Text]

Ausgang

Ausgabe der Ladestation-ID, welche dem OCPP-System bekannt und verbunden sind.

Verfügbare Stationen [Text]

Ausgang

Ausgabe der Ladestation-ID, welche über das OCPP-System verfügbar, verbunden und nicht in Benutzung sind. sind.

Zyklischen Verbindungstest deaktivieren

Eingang

Dieser Datenpunkt dient dazu, die Überwachung der Verbindung zu den Wallboxen zu (de-)aktivieren.

Unbekannte Stationen

Alle Stationen, die sich versuchen zu verbinden, aber nicht bekannt (im Kanaleditor definiert) sind

Bekannte Stationen

Alle im Kanaleditor definierten Stationen die "im Projekt verwendet" werden (Verwenden = wird überhaupt beachtet und zählt zur Lizenzgröße)

Aktive Stationen

Alle bekannten Stationen zusätzlich mit der Bedingung "Station Aktiviert" (Aktiviert=darf sich verbinden). Die Einstellung ist im Kanaleditor bzw über den Datenpunkt zur Laufzeit einstellbar

Verbundene Stationen

Das sind alle aktiven Stationen zusätzlich mit der Bedingung "Verbunden" (Station hat sich erfolgreich angemeldet)

Verfügbare Stationen

sind verbundene Stationen zusätzlich mit der Bedingung "Verfügbar" (Station hat Status "Available" gesendet - ist also nicht belegt)

Anschluss

Ordner

siehe unten

Anzahl Anschlüsse

Ausgang

Gibt die Anzahl der Anschlüsse einer Wallbox aus.

Authorisierungsfunktion aktiv

Bidirektional

Aktivieren/Deaktivieren der Authorisierungsfunktion (siehe Kanaleditor Einstellungen).

Backend - lokale Authorisierung (sofern eingestellt)

Bidirektional

(De) aktiviert die lokale Authorisierung.

Backend deaktivieren (sofern eingestellt)

Eingang

Ein AN-Signal beendet die Verbindung zum Backend.

Backend verbunden

Ausgang

Ist ein Backend verbunden, wird ein AN-Signal ausgegeben. Andernfalls wird ein AUS-Signal ausgegeben.

Data transfer request

Ausgang

Text, der in herstellerspezifischen Nachrichten übertragen werden kann.

FW Update Status

Ausgang

Wird ein Update durchgeführt, wird der aktuelle Status als Text ausgegeben.

FW-Version

Ausgang

Ausgabe der Firmware-Version der Ladestation als Text.

Gesamtsystem

Ordner

siehe unten

Heartbeat

Ausgang

Wird eine Heartbeat-Nachricht von der Station empfangen, wird hier ein TRUE ausgegeben.

Hersteller

Ausgang

Ausgabe des Herstellers als Text.

Historie (Log-Datei)

Ausgang

Ausgabe des Speicherortes der Historie (Logfile) als Text.

Kalender Editor

Bidirektional

Datenpunkt für den Kalender-Editor. Hierüber können die Zugangszeiten von Benutzern (sofern für diese aktiviert) an der jeweiligen Ladestation eingegrenzt werden. Das Laden kann nur gestartet werden, wenn ein aktiver Termin für den Benutzer besteht.

Kommando - FW Update anfordern [Datei]

Eingang

Um ein Update in die Wallbox einzuspielen, wird der lokale Speicherpfad der Update-Datei dem Datenpunkt übergeben.

Kommando - Lokale Liste aktualisieren

Eingang

Über einen beliebigen Befehl werden die importierten ID-Tags in die Station geladen.

Kommando - Lokalen Cache löschen

Eingang

Über einen beliebigen Befehl werden die lokal gespeicherten ID-Tags gelöscht.

Kommando - Profile löschen

Eingang

Über einen beliebigen Befehl werden die Ladeprofile der Ladestation gelöscht

Kommando - Reset (Hard)

Eingang

Über einen beliebigen Befehl wird die Ladestation zurückgesetzt.

Kommando - Reset (Soft)

Eingang

Über einen beliebigen Befehl wird die Ladestation zurückgesetzt.

Kommando - Version der lokalen Liste anfordern

Eingang

Über einen beliebigen Befehl wird die Version der lokalen Liste angefordert und am Datenpunkt ausgegeben.

Letzter zurückgewiesener ID-Tag

Ausgang

Ausgabe der Benutzer-ID, welche zuletzt abgewiesen wurde.

Letzter akzeptierter ID-Tag

Ausgang

Ausgabe der Benutzer-ID, welche zuletzt akzeptiert wurde.

Messvorrichtung

Ausgang

Ausgabe der Bezeichnung der Messvorrichtung als Text.

Messwerte

Ordner

siehe unten

Model

Ausgang

Ausgabe der Model Bezeichnung als Text.

Nachricht senden [string]

Eingang

Achtung: Nur zur Diagnose und nur für den Fehlerfall vorgesehen. Bitte nur mit Rücksprache mit dem Supportteam verwenden! Diese können bei Verwendung die Leistung des Dienstes erheblich beeinträchtigen.

Nachrichten

Ausgang

Ausgabe der gesamten Kommunikation vom OCPP.

Seriennummer

Ausgang

Ausgabe der Seriennummer als Text.

Station An/Aus

Bidirektional

Aktivieren/Deaktivieren der Ladestation.

Station-ID

Bidirektional

Ein-/Ausgabe der Station-ID.

Status

Ordner

siehe unten

Verbunden

Ausgang

Steht die Verbindung zur Station, wird ein an-Signal ausgegeben.

Version der lokalen Liste

Ausgang

Ausgabe der Versionsnummer der lokalen ID-Tag-Liste

Aktuelle/Letzte Transaktion - Energie bei Ende

Ausgang

Ausgabe der Energiemenge bei Ende der Transaktion. Je nach Station ist der Wert in Wh.

Aktuelle/Letzte Transaktion - Energie bei Start

Ausgang

Ausgabe der Energiemenge bei Start der Transaktion. Je nach Station ist der Wert in Wh.

Aktuelle/Letzte Transaktion - Energie übertragen

Ausgang

Ausgabe der Energiemenge, die bei der letzten Transaktion übertragen wurde. Der Wert ist die Differenz zwischen Start und Ende.  Je nach Station ist der Wert in Wh.

Aktuelle/Letzte Transaktion - ID

Ausgang

Ausgabe der letzten Transaktions-ID.

Anzahl Phasen fürs Laden

Eingang

Mit den Werten 1-3 kann festgelegt werden, auf wie vielen Phasen der Ladevorgang erfolgen soll.

Effektives Ladeprofil abfragen

Eingang

Das aktive Ladeprofil wird als Text am Diagnose-Ausgang ausgegeben.

Kommando - (De)aktivieren

Eingang

(De)aktiviert diesen Anschluss.

Kommando - Connector entsperren

Eingang

Mit einem beliebigen Befehl kann das Kabel an der Station entsperrt werden.

Kommando - Profile löschen

Eingang

Es werden alle Ladeprofile in der Ladestation gelöscht.

Kommando - Reservieren (ID-Tag)

Eingang

Dieser Anschluss kann für einen definierten ID-Tags Reserviert werden. Die Reservierung ist 1 Tag gültig.

Kommando - Reservieren (Reservierungsnummer)

Eingang

Dieser Anschluss kann für eine definierte Reservierungsnummer Reserviert werden. Die Reservierung ist 1 Tag gültig.

Kommando - Reservierung beenden

Eingang

Die Reservierung einer bestimmten Reservierungsnummer wird beendet.

Kommando - Transaktion starten (ID-Tag)

Eingang

Startet den Ladevorgang durch Eingabe eines ID-Tags.

Kommando - Transaktion stoppen (opt. Transaktions-ID)

Eingang

Beendet den Ladevorgang. Es kann auch das Laden mit Angabe der Transaktions-ID beendet werden.

Ladepunktdaten zu DLM

Bidirektional

Anschluss für den DLM-Treiber und der entsprechenden Station (Anschluss Datenpunkt im Dynamisch-Ordner). Siehe auch Verbindungsschema.

Ladestromplot (http)

Ausgang

Für einen externen Zugriff (EisBär Clients im Netzwerk) muss auf den Datenpunkt der Bildkomponente die URL zur Grafikdatei gesendet werden: Beispiel: http://IP-ADRESSE:8003/Eisbaer.RESTServices/CustomWebsite/

Ladestromplot (lokal)

Ausgang

Ausgabe des lokalen-Speicherortes für die Daten. Dieser Dateipfad kann mit der Bildkomponente verknüpft werden. Das Diagramm wird nur dann angezeigt, wenn Server und Client auf der selben Maschine laufen.

Maximaler Ladestrom [A]

Eingang

Vorgabe der maximalen Stromstärke in [A].

Temporäres freies Laden starten

Eingang

Mit einem An-Signal wird das freie Laden aktiviert. Somit ist keine Authentifizierung mehr notwendig.

Zähler Gesamtenergie [Wh] (real)

Bidirektional

Ausgabe der Gesamtenergie in Watt-Stunde [Wh] dieses Anschlusses.

Zähler Gesamtenergie [Wh] (seit Reset)

Ausgang

Ausgabe der Gesamtenergie seit dem letzten Zurücksetzen in Watt-Stunde [Wh] dieses Anschlusses.

Zähler Gesamtenergie zurücksetzen

Eingang

Über ein beliebiges Signal, wird der Zählerstand dieser Ladestationen auf 0 gesetzt.

Zeitstempel - erste Transaktion

Ausgang

Ausgabe von Datum und Uhrzeit der ersten Transaktion.

Zeitstempel - letzte Transaktion

Ausgang

Ausgabe von Datum und Uhrzeit der letzten Transaktion.

Anzahl Phasen fürs Laden

Eingang

Mit den Werten 1-3 kann festgelegt werden, auf wie vielen Phasen der Ladevorgang erfolgen soll.

Effektives Ladeprofil abfragen

Eingang

Das aktive Ladeprofil wird als Text am Diagnose-Ausgang ausgegeben.

Kommando - x

Eingang

Beschreibung siehe "Datenpunkte je Anschluss".

Ladepunktdaten zu DLM

Bidirektional

Anschluss für den DLM-Treiber, falls es nur einen Ladepunkt gibt, oder die Ladestation selbst ein Lademanagement für mehrere Anschlüsse besitzt.

Ladestromplot (http)

Ausgang

Für einen externen Zugriff (EisBär Clients im Netzwerk) muss auf den Datenpunkt der Bildkomponente die URL zur Grafikdatei gesendet werden: Beispiel: http://IP-ADRESSE:8003/Eisbaer.RESTServices/CustomWebsite/

Ladestromplot (lokal)

Ausgang

Ausgabe des lokalen-Speicherortes für die Daten. Dieser Dateipfad kann mit der Bildkomponente verknüpft werden. Das Diagramm wird nur dann angezeigt, wenn Server und Client auf der selben Maschine laufen.

Maximaler Ladestrom [A]

Eingang

Hier kann der maximale Ladestrom für die gesamte Station in Ampere festgelegt werden.

Temporäres freies Laden starten

Eingang

Mit einem An-Signal wird das freie Laden aktiviert. Somit ist keine Authentifizierung mehr notwendig.

Anschluss x

Ausgang

Ausgabe aller Messdaten, wie Strom und Leistung, von diesem Anschluss.

Gesamtsystem

Ausgang

Ausgabe aller Messdaten, wie Strom und Leistung, vom gesamten System.

Anschlussstatus - Angeschlossen und verriegelt

Ausgang

Es wird ein An-Signal ausgegeben, wenn das System erkannt hat, dass ein Fahrzeug angeschlossen ist und der Anschluss verriegelt wurde.

Anschlussstatus - Nicht angeschlossen

Ausgang

Gibt ein An-Signal aus, wenn kein Fahrzeug angeschlossen ist.

Anschlussstatus (Nr)

Ausgang

Die Ausgabe des Anschlussstatus wird hier zusätzlich als Zahl ausgegeben.

0 = available

5 = preparing

7 = charging

null = faulted / unavailable

Fehler - x

Ausgang

Zeigt an, ob ein bestimmter Fehler vorliegt (an) oder nicht (aus).

Fehler - Hersteller-Code

Ausgang

Textausgabe vom herstellerspezifischen Fehler-Code.

Fehler - Hersteller-ID

Ausgang

Textausgabe der herstellerspezifischen ID.

Fehler (Code)

Ausgang

Ausgabe des Fehler Codes:

0=ConnectorLockFailure

1=EVCommunicationError

2=GroundFailure

3=HighTemperature

4=InternalError

5=LocalListConflict

6=NoError

7=OtherError

8=OverCurrentFailure

9=OverVoltage

10=PowerMeterFailure

11=PowerSwitchFailure

12=ReaderFailure

13=ResetFailure

14=UnderVoltage

15=WeakSignal.

Fehler (Info)

Ausgang

Je nach Hersteller werden im Fehlerfall weitere Informationen übermittelt und an diesem Datenpunkt als Text ausgegeben.

Status

Ausgang

Die Ausgabe des Status wird hier zusätzlich als Text ausgegeben. Mögliche Ausgabe: Available, Preparing, Charging, SuspendedEVSE, SuspendedEV, Finishing, Reserved, Unavailable, Faulted

Status - x

Ausgang

Zeigt den aktuellen Status an. Ist ein Status aktiv, wird ein an-Signal ausgegeben.

Status (Nr)

Ausgang

Die Ausgabe des Status wird hier zusätzlich als Zahl ausgegeben.

0 = preparing

1 = finished

2 = available

3 = charging

4 = faulted / unavailable

5 = suspended

Status (Nr) OCPP konform

Ausgang

0 = available

1 = preparing

2 = charging

3 = suspended by EVSE

4 = suspended by EV

5 = finished

6 = reserved

7 = unavailable

8 = faulted

Ablaufdatum

Bidirektional

Gültigkeitsdatum des ID-Tags im Format dd.MM.yyyy - Beispiel: 06.06.2025

Begrenzen auf Ladestationen

Bidirektional

Ist diese Option AN, dann ist der ID-Tag auf die angegebenen Ladestationen begrenzt. Aus bedeutet, der Tag kann an jeder Station verwendet werden

Bekannte ID Tags

Ausgang

Ausgabe aller eingelernter ID Tags um diese in der Listenauswahl anzeigen zu können.

Erlaubte Ladestation entfernen

Eingang

Über eine Texteingabe kann eine erlaubte Ladestation (Station-Name) für den ID-Tag entfernt werden.

Erlaubte Ladestation hinzufügen

Eingang

Über eine Texteingabe kann eine erlaubte Ladestation (Station-Name) dem ID-Tag hinzugefügt werden.

Erlaubte Ladestation toggeln

Eingang

Über eine Texteingabe oder Listenauswahl kann eine Ladestation hinzugefügt werden. Ist diese Station bereits vorhanden, wird diese entfernt.

Erlaubte Ladestationen

Bidirektional

Ein/Ausgabe aller erlaubten Ladestationen, Semikolon separiert

Erlaubte Ladestationen - Alle

Eingang

Mit einem beliebigen Befehl werden alle bekannten Ladestationen diesem ID Tag hinzugefügt.

Erlaubte Ladestationen - Keine

Eingang

Mit einem beliebigen Befehl werden alle bekannten Ladestationen für diesen ID Tag entfernt.

Erlaubte Ladestationen (Listenansicht)

Ausgang

Ausgabe für die Anzeige in der Listenauswahl.

ID

Bidirektional

Eingang für den selektierten ID-Tag aus der Listenauswahl.

Kalenderbegrenzung

Bidirektional

(De)Aktivieren der Freigabe nur über Kalendereinträge.

Löschen

Eingang

Löschen des ID-Tags und aller Einstellungen

Mail monatlich senden

Bidirektional

(De)Aktivieren der monatlichen E-Mail.

Mail senden bei Transaktionsende

Bidirektional

(De)Aktivieren der E-Mail bei Transaktionsende.

Mailadresse

Bidirektional

Ein/Ausgabe der E-Mail Adresse für den Report

Name

Bidirektional

Ein/Ausgabe für den Benutzername

Quota [kWh]

Bidirektional

Über eine Werteingabe kann das Ladelimit für diesen ID-Tag gesetzt werden.

Quota Reset-Typ

Bidirektional

Umschaltung der Rücksetzungsmethode: 0 = Manuell, 1 = monatlich und 2 = jährliche Zurücksetzung.

Quota verbleibend [kWh]

Ausgang

Ausgabe der verbleibenden möglichen Ladeleistung (als Komma-Wert).

Quota zurücksetzen

Eingang

Über ein beliebiges Signal kann die Quota sofort zurückgesetzt werden, unabhängig vom Reset-Typ.

Speichern

Eingang

Triggern um die Änderungen an den Datenpunkten zu speichern.

Endwert letzter Monat [kWh]

Bidirektional

Zählerstand vom Ende des letzten Monats. Dieser Wert dient als Berechnungsgrundlage für die Verbräuche.

Messwert [kWh]

Eingang

Messwert Eingang vom externen Stromzähler.

Verbrauch letzter Monat [kWh]

Ausgang

Berechneter Stromverbrauch im vergangenen Monat.

Verbrauch aktueller Monat [kWh]

Ausgang

Berechneter Stromverbrauch im aktuellen Monat.

Stationen

0

Anlegen aller vorhandenen Ladestationen, welche durch das Lademanagement gesteuert werden sollen. (siehe "Kanaleditor" unten).

Zähler

0

Möglichkeit um externe Strom-Zähler verwenden zu können.

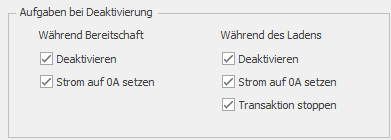

Deaktivieren - Konfigurationen

0

Hier können Profile erstellt werden, welche Aufgaben beim Deaktivieren durchgeführt werden sollen. Diese können im Kanaleditor für die Ladestationen verwendet werden.

Deaktivieren - Konfiguration (global)

Einstellung der, beim Deaktivieren (Anschluss oder Gesamtsystem) durchzuführenden Aufgaben. Hierbei wird unterschieden, ob sich die Ladestation im Zustand "Bereitschaft" oder "Laden" befindet. Diese wird verwendet, wenn für eine Ladestation keine der im Kanaleditor "Deaktivieren Konfigurationen" angelegten Konfigurationen eingestellt ist.

Globale Transaktions-IDs

X

Ist diese Option gesetzt, wird eine global eindeutige Transaktions-ID generiert. Ohne Hat jede Ladestation eine eigene Zählung der Transaktionen.

Stationen initialisieren

X

Ist die Option aktiv, werden bei dem Verbindungsaufbau die Ladestationen aktiviert und der Strom gesetzt.

Profile bei Initialisierung löschen

X

Mit dieser Option werden die Profile der Ladestationen gelöscht und danach neu angelegt.

OCPP-Backends (Proxy)

0

Name: Eindeutiger Name, welcher im Anschluss in der Kanalkonfiguration, ersichtlich ist.

URL: Die URL des Backend; Es wird "ws:/" und "wss:/" (Sicherer Websocket) unterstützt.

Benutze/Passwort: Die Logindaten vom Backend definierten Benutzer (falls benötigt)

Transparenter Proxy: Ist diese sehr spezielle Option gesetzt wird im EisBär nur Informationen vom Backend angezeigt und es findet keine Steuerung durch den EisBär statt. Das übernimmt dann alles das Backend. Eine lokale Authorisierung oder setzen des Maximalstroms ist dann nicht mehr möglich.

Lokale Authorisierung: Ist dieser Parameter aktiv wird die Authorisierung der Ladevorgänge nur lokal im EisBär und nicht über das Backend gemacht. Ist der Parameter inaktiv wird zuerst im Eisbaer geprüft. Ist der Benutzer/ID-Tag nicht vorhanden wird am Backend angefragt.

ID als Benutzername: Wird gesetzt, wenn das externe Backend für jede Box einen eigenen Benutzernamen (ID der Box) benötigt). Dies ist die Standardeinstellung.

Backend benötigt: Ist das Backend nicht erreichbar, wird auch die Verbindung zur Wallbox beendet.

Backend/Client Cert.: Es ist möglich ein Zertifikat für die Kommunikation zu verwenden. Die Angabe erfolgt über den absoluten Speicherpfad des Zertifikats.

Meter update Intervall: Einstellung in Sekunden für die Aktualisierung der Messwerte.
Backend Heartbeat: Legt fest, ob die Verbindung zum Backend kontrolliert wird oder nicht.

Verbindungseinstellung

0.0.0.0

Globale Einstellungen der Netzwerk Parameter. Hier ist die IP-Adresse des EisBär Servers einzutragen. ACHTUNG: Eingestellte Ports müssen in der Firewall freigegeben werden!

Bei Resource (URL Suffix) kann ein individueller Name für die Anlage eingetragen werden. Aktuell wird dieser Eintrag ignoriert und alle Anfragen angenommen. Die Einstellung ist für zukünftige Erweiterungen  reserviert.

Der Timeout ist der Kommunikations-Timeout (Verbindungsunterbrechung).

Standard Ablaufzeitraum [d]

10

Ist für ein ID-Tag kein Ablaufdatum definiert, wird bei der Authentifikation eine Gültigkeit von den hier eingestellten Tagen ab dem Zeitpunkt der ersten Verwendung übergeben.

Benutzer / ID-Tags

Editor zum Anlegen der Benutzer, ihrer zugehörigen ID und bestimmte Berechtigungen. Diese Daten können auch zur Laufzeit geändert werden. Die Datenpunkte dazu befinden sich im Ordner ID-Tag. Zusätzlich kann ein Maximum [kWh] je ID Tag eingetragen werden, welches geladen werden darf. Das Zurücksetzen des Limits kann manuell, monatlich oder jährlich erfolgen. Ist die Quota auf -1 eingestellt gibt es keine Beschränkung. Die Datenpunkte zum Zurücksetzen und der Ausgabe der Verbleibenden Ladeleistung befinden sich bei der Komponente "Ladehistorie (OCPP/DLM).

Mailversand aktivieren

X

(De) aktivieren der E-Mail Funktion.

E-Mail Server

...

Einstellungen für den zu verwendenden SMTP Servers.

Mailkonfiguration

...

Hier werden die E-Mail Empfänger eingetragen, die eine Benachrichtigung des Systems erhalten sollen. Welche Informationen gesendet werden kann ausgewählt werden. Bei mehr als einem Empfänger, sind die Adressen mit einem ; zu trennen.

Transaktion beenden bei Terminende

X

Wenn aktiv, werden  laufende Transaktionen beendet, sobald der Termin einer Kalender-eingeschränkte Station abläuft. Andernfalls wird das Laden pausiert, indem ein Sollwert von 0A an die Station gesendet wird.

MQTT Verbindung

Verbindungseinstellung zum MQTT-Broker (siehe unten).

MQTT Base-Topic

MyBase/OCPP

Der BaseTopic wird in der Kanalliste bei allen Topics vorangestellt. BaseTopic 1234 würde einen bestehenden Topic "sensor/luftfeuchte/wert" in "1234/sensor/luftfeuchte/wert" automatisch umwandeln. Es ist somit möglich, wenn viele Clients von Gebäuden, Anlagen oder Geräten im Broker eindeutig abgebildet werden müssen, dies über den BaseTopic automatisch zu lösen und auch viel schneller und einfacher Kopien zu erzeugen, die sich dann nur über den BaseTopic unterscheiden.

MQTT Retain

Aktivieren, wenn die Nachrichten auf dem Broker zwischengespeichert werden sollen.

Log - CSV-Separator

Semikolon

Auswahl des Separators zwischen den einzelnen Werten.

Log - Zeitstempelformat

Formatierungseinstellung für Datum und Uhrzeit. Siehe auch Formatierung.

Log - Culture

Ländereinstellung für die Darstellung von Zahlen (zB Tausender-Trennzeichen).

Automatisches Backup

Durch setzen dieser Eigenschaft werden alle Daten in einem Backup gesichert.

Nur gültige Transaktionen loggen

Mit dem Setzen der Einstellung werden ungültige Transaktionen nicht im Log aufgeführt.

Verbrauchsplots erstellen

X

Ist diese Eigenschaft gesetzt, wird ein Balken-Diagramm des Verbrauchs erstellt.

Verbrauchsplots-Konfiguration

Konfiguration der Darstellung des Verbrauchsplots für die Farben und Achsenbeschriftungen.

Verbrauchsplots veröffentlichen

Ist diese Funktion gesetzt, werden die Bilder auf dem Webserver (http://eisbaer-scada.net/...) veröffentlicht.

Benutzerdefinierte FTP Verbindung für automatische Sicherung verwenden

Mit dieser Aktivierung werden die Grafiken in einem Benutzerdefinierten FTP Verzeichnis abgelegt.

Benutzerdefinierte FTP Verbindung für automatische Sicherung

Eintragung der Benutzerdefinierten FTP Verbindung für das Hochladen der Grafik.

URL Basis für benutzerdefiniertes veröffentlichen

Eintrag der URL bei Benutzerdefinierter FTP Verbindung, von der die Grafik heruntergeladen werden soll.

Stromramping-Intervall [s]

10

In dem hier eingestellten Intervall wird die Stromrampe um den, in den erweiterten Einstellungen der Ladestationen vorgegebenen Wert erhöht, sofern es für diese Station aktiviert ist.

Verbindung trennen bei unerwarteten Reconnect

X

Falls aktiviert, wird bei einem unerwarteten Reconnect (ohne vorherigem Verbindungsabbruch) einer Station, die alte und neue Verbindung getrennt (auch vom Backend). Danach wird ein neuer, sauberer Verbindungsaufbau ermöglicht. Falls nicht aktiviert, wird lediglich die neue Verbindung zur Kommunikation übernommen.

Treiber An/Aus

Definiert, ob der Treiber bei Projektstart automatisch aktiviert wird.

Name

Frei definierbarer Name für die Ladestation.

Im Projekt verwenden

Wenn gesetzt, wird die Ladestation verwendet. Wenn nicht gesetzt ist die Ladestation nicht verfügbar.

Station Aktiv

(De)Aktiviert die Kommunikation zur Ladestation.

Version

Auswahl der OCPP-Version für diese Ladestation (v1.6J oder v2.0.1).

Ladestation ID

Eindeutige ID/Seriennummer der Ladestation (Herstellerangabe)   -  Die ID muss immer eingetragen werden, ohne Eintrag funktioniert die Anbindung nicht.

# Anschlüsse

Anzahl der Lade-Anschlüsse (Stecker) der Ladestation.

Minimalstrom [A]

Minimaler Ladestrom der Station in A.

Maximalstrom [A]

Maximaler Ladestrom der Station in A. Muss größer als der Minimalstrom sein.

Autorisierung

Ist diese Auswahl gesetzt, werden nur die ID-Tags (RFID-Karten) erlaubt, die Importiert wurden (Datenpunkt: ID Tags importieren [Dateiname]). Ist diese Auswahl nicht gesetzt, werden alle ID-Tags für diese Station erlaubt.

Bei Verbindung konfigurieren

Ist diese Auswahl gesetzt, werden die OCPP Konfigurationsdaten (.cfg), bei einer neuen Verbindung, an die Station übertragen. Die Datei wird in der nächsten Spalte ausgewählt.

Konfigurationsdatei

Dateiname der zu verwendenden OCPP Konfigurationsdatei (.cfg). Wird keine Datei angegeben, wird die Konfiguration der Ladestation ID übernommen. Die Konfigurationsdatei wird beim ersten Verbinden erzeugt und unter C:\ProgramData\Alexander Maier GmbH\EisBär 3.0\OCPP abgelegt.

Abschalten-Konfiguration

Einstellung des Deaktivieren Profils, falls welche im "Deaktivieren - Konfigurationen" angelegt wurden. Wird kein Profil eingestellt, wird automatisch das ausgeführt, was unter "Deaktivieren - Einstellungen" eingestellt wurde.

Proxy Backend

Experten-Einstellung! Falls im OCPP-Backend (Proxy) mindestens ein Eintrag existiert, kann der Ladestation bei Bedarf ein externes Backend zugeordnet werden.

Presets

Auswahlmöglichkeit einer vorgefertigten Datei um die erweiterten Einstellungen zu importieren. Die erweiterten Einstellungen können dann nicht mehr konfiguriert werde. Um eigene Preset-Dateien erstellen zu können muss hier "Manual" eingestellt werden, damit die erweiterten Einstellungen freigegeben werden. Dort befindet sich dann eine Exportfunktion (Speicherpfad: C:\ProgramData\Alexander Maier GmbH\EisBär 3.0 oder 4.0\OCPP\ConfigFiles).

erweiterte Einstellungen

Öffnet die Eingabemaske für die erweiterten (Experten-) Einstellungen, die im Folgenden beschrieben werden.

Auth. Benutzer

Benutzername (optional) für die OCPP-Verbindung.

Auth. Passwort

Passwort (optional) für die OCPP-Verbindung.

Boot / Status bei Verbindung anfordern

Ist diese Auswahl gesetzt, wird nach Verbindungsaufbau eine Boot/Status Nachricht angefordert (Support trigger message muss gesetzt/unterstützt sein). Dies ist nur notwendig, falls eine Ladestation nicht von sich aus eine Boot- und Statusmeldung sendet.

Statusanforderung pro Anschluss

Fordert den Status für jeden Anschluss einer Ladestation an.

Anschlusswerte kombinieren

Falls aktiviert, werden die Messwerte der Anschlüsse summiert und für die gesamte Ladestation verwendet. Das kann für Stationen verwendet werden, die zum Beispiel keine Summenströme für die Station übermitteln, die aber für DLM benötigt werden.

Phasenleistung kombinieren

Falls aktiviert, werden die Messwerte der einzelnen Anschlüsse der Ladestation summiert. Ist die Auswahl "Anschlusswerte kombinieren" aktiv, wird die Summe für die gesamte Ladestation berechnet. Das kann für Stationen verwendet werden, die zum Beispiel keinen 3-Phasen-Wert für die Anschlüsse/Station übermitteln, die aber für DLM benötigt werden.

Gesamtstrom als Phasenstrom verwenden

Gesetzt wird der Gesamtstrom betrachtet, nicht gesetzt wird der Strom der einzelnen Phasen verwendet.

Max Strom Profil-Typ

OCPP unterstützt mehrere Profiltypen. Diese werden vom Eisbären verwendet, um den Ladestrom zu begrenzen. Während die meisten Ladestationen hierfür den Type "MaxProfile" akzeptieren, erwarten manche einen der anderen Typen, der hier in solch einem Fall ausgewählt werden kann.

TxDefaultProfile: In dem Fall begrenzen wir Strom/Leistung immer für alle Transaktionen.

ChargePointMaxProfile: Gibt den MaxStrom für die gesamte Ladestation vor, ungeachtet der Anzahl an Connectoren.

TxProfile: In dem Fall begrenzen wir Strom/Leistung immer nur für die aktuell laufende Transaktion. Dieses Limit ist auch immer nur solange gültig, wie diese Transaktion läuft

TxProfile_DefaultFallback: Hier setzen wir den Defaultstrom auf den Mindeststrom. Sobald eine Transaktion startet setzen wir ein (höheres - je nach DLM) Limit für diese Transaktion. Laut Spec ist diese höher priorisiert als das Default-Limit und wir können so gezielt mit einem höheren Strom als das Min laden. Zusätzlich limitieren wir dieses Profil auf X Sekunden und erneuern das Limit in dem zyklisch. Läuft die Zeit ohne Aktualisierung ab (zB. Ausfall der Kommunikation) wird das TX-Profile ungültig und das DefaultProfile wird wieder aktiv und kann den Strom zumindest auf den MinStrom begrenzen.

Gültigkeitsdauer

Einstellung der Zeit in Minuten für die Gültigkeit im Modus TxProfile_DefaultFallback (mindestens 1 Minute).

Fallback limit [A]

Mindest-Strom in Ampere, welcher im Fallback Fall verwendet werden soll.

Stack-Level

Experten-Einstellung! Beim Setzen des maximalen Ladestroms muss ein "StackLevel" (Siehe Spec) angegeben werden. Während die meisten Ladestationen hier 0 akzeptieren, erwarten manche einen Wert (0-10), der hier in solch einem Fall ausgewählt werden kann.

Wiederholungstyp

Experten-Einstellung! Beim Setzen des maximalen Ladestroms muss dem Profil ein Wiederholungstyp zugeordnet werden. OCPP unterstützt sowohl einmalige, als auch wiederkehrende Profile. Während die meisten Ladestationen den Type "Absolut" akzeptieren (nicht gesetzt), erwarten manche den Typ "Wiederholend" (gesetzt), der hier in solch einem Fall ausgewählt werden kann.

Kalenderbeschränkung

Ist dieses Feld gesetzt, erfolgt die Freigabe nur über den Kalender-Termin, sonst ist die Freigabe immer erteilt. Es kann eine Kanal-Farbe für den Kalender ausgewählt werden.

Auf Boot-Nachricht warten

Ist diese Einstellung gesetzt, kann ein Ladevorgang erst gestartet werden, wenn die Boot-Nachricht von der Wallbox gesendet wurde.

Startverzögerung [ms]

Einstellung der Startverzögerung in Millisekunden für die Ladestationsinitialisierung.

ID Tags auf Stationen synchronisieren

Ist dies gesetzt, synchronisiert die Station die ID Tags, welche im Projekt eingelernt wurden.

Ramping

Wird ein Maximalstrom gesetzt, wird der Strom von min nach max in der eingestellten Größe (Ampere) schrittweise erhöht.

Station sendet echten Zählerstand

Auswahl, ob die Ladestation einen integrierten Energiezähler hat (an) oder nicht (aus).

Max-Strom im Status "Prepare" senden

Wird gesetzt, um der Ladestation im Zustand "Vorbereitung" den maximalen Ladestrom zu senden. Dies wird zum Teil bei Wallboxen benötigt, die mehr als einen Anschluss haben.

Leistung setzen

Falls die Ladestation eine maximale Leistung anstelle des maximalen Ladestroms benötigt, muss diese Option gesetzt werden.

DC Leistung senden

Die maximale Ladeleistung iwrd für AC gesendet, wenn diese Auswahl nicht gesetzt ist. Für DC muss dies gesetzt werden.

AC Leistung berechnen

Ausgabe der Berechneten AC Power aktivieren oder deaktivieren.

DC -> AC Konvertierung

Option um eine Umrechnung der DC-Leistung als AC-Leistung ausgeben zu können.

AC/DC Effizienz

Hier wird der Wirkungsgrad AC/DC für die Umrechnung eingetragen.

Standartspannung AC

Eintragen der Spannung für die Umrechnung.

Standartspannung DC

Eintragen der Spannung für die Umrechnung.

Smart Charging deaktivieren

Ist diese Option gesetzt, werden keine Strom-Limit Daten an die Wallbox gesendet.

Profil vor Update löschen

Ist die Option aktiv, wird das aktuelle Profil gelöscht, bevor ein neues Profil gesetzt wird. Dies wird benötigt, wenn das Überschreiben nicht funktioniert.

Global auslassen

Lösche alle Profile (inc Anschluss / ID) bevor neue Profile gesetzt werden, aber die globalen Einstellungen bleiben erhalten.

Löschen - Anschlussbasiert auslassen

Anschlussbasierte Profil-Daten bleiben erhalten.

Löschen - ID-basiert auslassen

ID-Basierte Profil-Daten bleiben erhalten

Phasenrotation

Sofern unterstützt, wird beim einphasigen Laden die Phase rotiert. Dies ermöglicht eine gleichmäßige Belastung der Außenleiter. Die Auswahl bezieht sich hierbei auf den Tatsächlichen Anschluss in der Unterverteilung.

Import / Export

Der Export erstellt eine Preset-Datei mit den getätigten Einstellungen, welche dann für die Ladestationen direkt ausgewählt werden kann. Der Import setzt die Einstellungen auf die in der Datei gesetzten Zustände.

Server URL/IP:

IP-Adresse oder Hostname des abzufragenden Servers.

Port:

Angabe des Kommunikationsport zum MQTT-Broker (Standard: 1883 bzw. 8883 (TLS)). Dieser Port muss in der Firewall eingetragen werden, sobald eine bidirektionale Kommunikation stattfinden soll.

Benutzer / Passwort:

Falls für den Zugriff auf den Broker eine Authentifizierung gefordert wird, können Benutzername und Passwort hinterlegt werden (leer lassen für anonymen Zugang).

Timeout [s]:

Kommunikations-Timeout in Sekunden (Standard: 5 Sekunden)

Client-ID:

Eindeutige Bezeichnung für diesen Client, welche nur einmal verwendet werden darf. Wird die Komponente kopiert, muss eine neue ID generiert oder ein neuer eindeutiger Name gewählt werden.
Die ID für den Client, sofern er auf einen EisBär MQTT-Broker verbinden soll, muss aus Sicherheitsgründen mindestens 10 Zeichen lang sein. Ansonsten wird die Verbindung verweigert.

Websocket:

Optional kann angegeben werden, ob der Telegrammverkehr über Websockets stattfinden soll.

TLS:

Abhängig vom Server kann die Verbindung auch über TLS verschlüsselt werden. Damit werden die Felder für "Alle Zertifikate akzeptieren" und "Server-Zertifikat" aktiv.

Server-Zertifikat:

Pfadangabe zum Server-Zertifikat, welches für die Kommunikation verwendet werden soll. Standardmäßig finden Sie ein von uns selbstsigniertes Zertifkat in Ihrem EisBär-Installationsverzeichnis.
Der Standardpfad inkl. Zertifikat für eine geschützte TLS-Verbindung zwischen EisBär MQTT-Client und EisBär MQTT-Server mit diesem Zertifikat lautet: C:\Program Files (x86)\Alexander Maier GmbH\EisBär SCADA 3.0\mqttbroker.cer

Für den EisBär MQTT-Broker liegt das zu verwendende Zertifikat als pfx-Datei im gleichen Pfad, welches für den Broker nicht speziell übergeben werden muss.

ID-TAG

String des ID Tags

Name

Benutzername

expirationDate

Ablaufdatum (leer für kein Ablaufdatum, sonst z.B. 2021.11.05 22:11:00)

restrictCPs

True/False -> Gibt an, ob der TAG nur für Stationen der nachfolgenden Liste gültig ist

Liste der erlaubten Ladepunkte

Falls "restrictCPs" = True -> Liste (getrennt durch ,) der Ladestationen, an dem der TAG erlaubt ist

restrictCalender

gibt an, ob der TAG nur an durch den Kalendar-Editor angegebenen Terminen gültig ist

MailAddresses

E-Mail Adresse des Benutzers

SendMailAfterTransaction

True/False -> ob eine E-Mail nach jeder Transaktion gesendet werden soll oder nicht.

SendMonthly

True/False -> ob eine E-Mail mit allen Transaktionen des Monats gesendet werden soll oder nicht.

Priority

Angabe der Priorität (DLM).

MinCurrent

Minimaler Ladestrom der Station in A (DLM).

MaxCurrent

Maximaler Ladestrom der Station in A (DLM).
