Der Zähler zählt die steigenden Flanken oder Impulse am CLK-Eingang. Mit dem Eingang "Auf" kann die Zählrichtung (aufwärts/abwärts) gewählt werden. Ein Reset am Eingang "RS" setzt den Ausgangswert auf 0.
In der Betriebsart "impulsgesteuert" wird der Zählerausgang um 1 erhöht/verringert, wenn ein kompletter Impuls (steigende und fallende Flanke) am CLK-Eingang angelegt wurde.
In der Betriebsart "flankengesteuert" wird der Zählerausgang um 1 erhöht/verringert, wenn eine steigende Flanke (1-Impuls) am CLK-Eingang angelegt wurde.
Über den Steuereingang ABW wird die Zählrichtung des Zählers festgelegt. Liegt am Eingang kein Signal oder eine 0 an, wird aufwärts gezählt. Liegt am Eingang ein 1-Signal an, wird abwärts gezählt.
In der Betriebsart "impulsgesteuert" wird der Zählerausgang auf 0 gesetzt, wenn ein kompletter Impuls (steigende und fallende Flanke) am Reset-Eingang RS angelegt wurde. Am CLK-Eingang liegt im Prizip immer ein 1-Signal an. Beim Auslösen des Resets wird dieses Signal nicht abgefragt, sondern erst beim nächsten Eintreffen des 1-Signals wieder gezählt.
In der Betriebsart "flankengesteuert" wird der Zählerausgang auf 0 gesetzt, wenn eine steigende Flanke (1-Impuls) am Reset-Eingang RS angelegt wurde.
Der Zähler zählt im Kreis, d. h. beim Erreichen des Maximalwertes 32767 wird bei -32768 fortgefahren. In Abwärtszählrichtung umgekehrt.
Die Eingänge des Gatters können jeweils mit einem Eingangsobjekt, oder einem Ausgang einer anderen Funktion verbunden werden. Die Ausgänge des Gatters können mit einem Ausgang, oder einem Eingang einer anderen Funktion verbunden werden. Ein Gatterausgang kann dabei mit mehreren Gattereingängen verbunden werden.

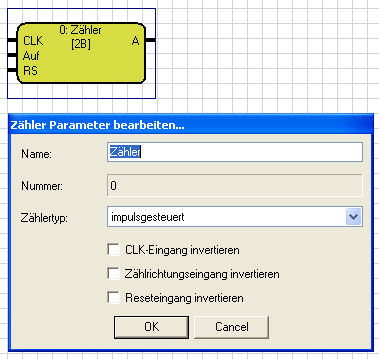

Die Eingänge sind mit CLK, Auf und RS gekennzeichnet und befinden sich links am Element.
Die Eingänge sind invertierbar. Dies kann innerhalb des Parameterfensters oder durch Doppelklick auf die Anschlüsse erfolgen.
Der Ausgang ist mit A gekennzeichnet er befindet sich rechts oben am Element.
Die Bezeichnung des Gatters kann frei gewählt werden.
Hinweis: Die Eingänge sind vom Datentyp Boolsch. Der Ausgang vom Datentyp 2 Byte.
